GDPDS-341

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

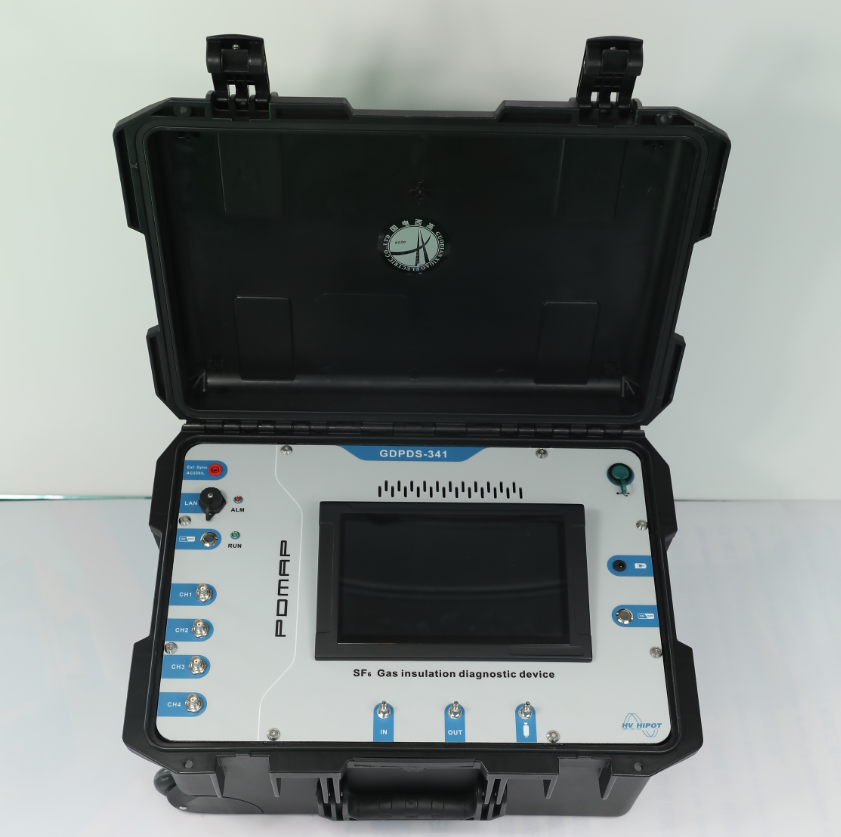

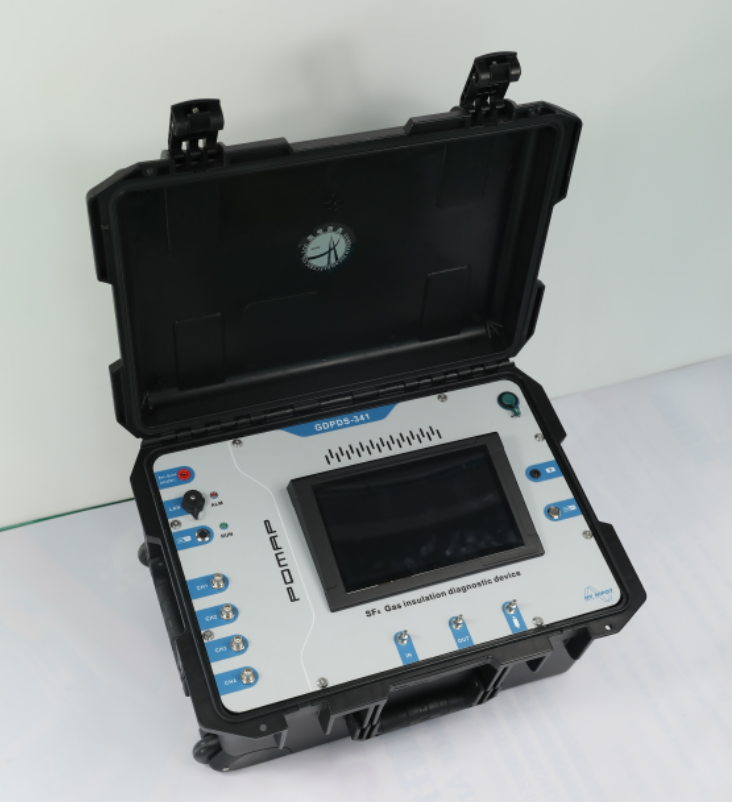

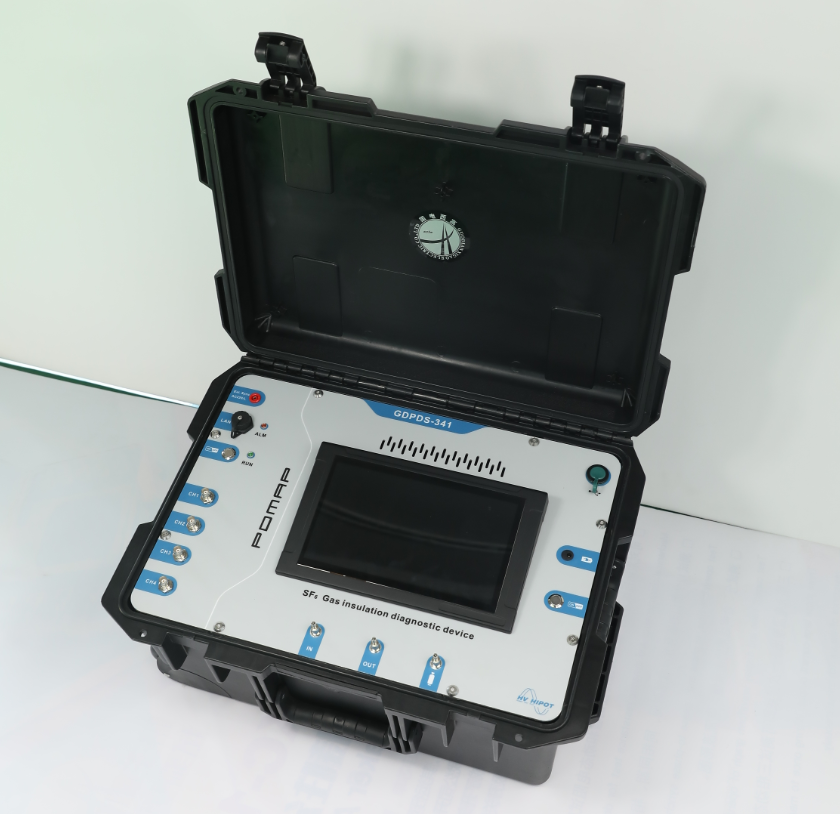

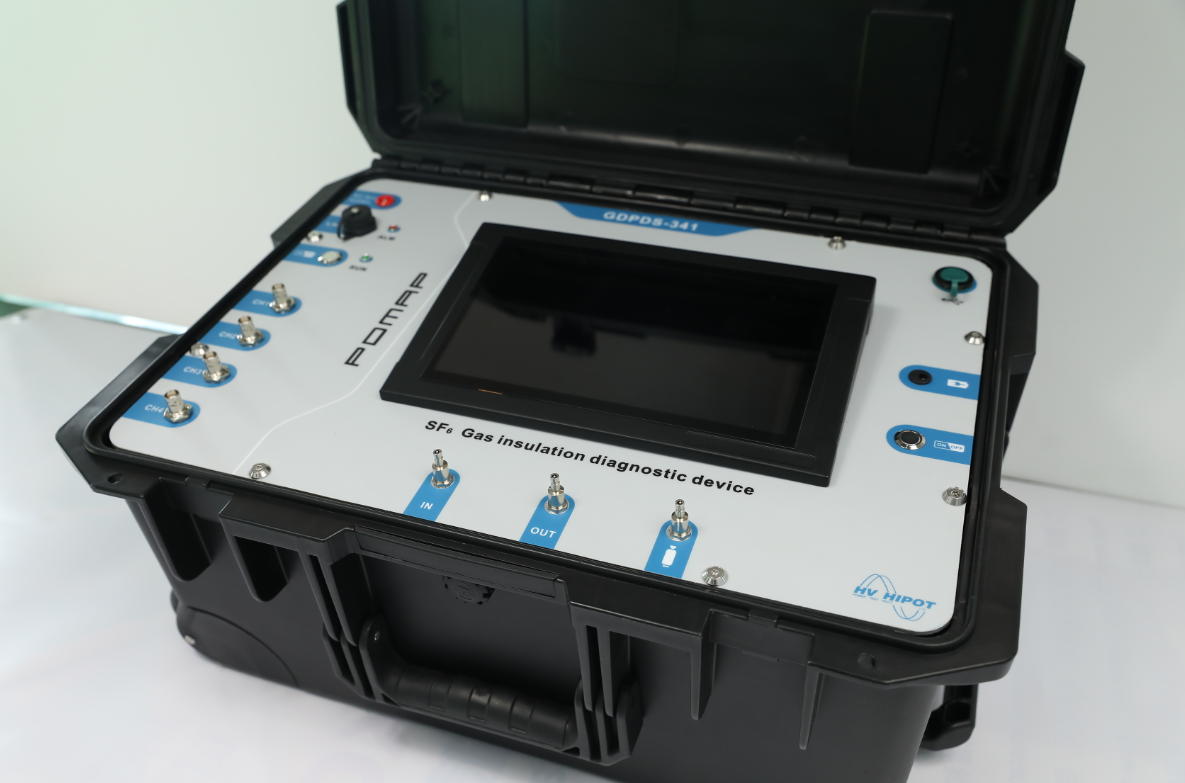

SF6电气绝缘状态综合分析仪

当前110KV电压等级及以上特高压,都采用SF6气体绝缘的封闭式GIS作为变电站主要一次设备。目前国内外对GIS内部绝缘状态的评估主要通过局部放电检测法和SF6气体化学分析法得以实现,当GIS内部前期发生绝缘劣化产生局部放电时对其安全运行造成严重的安全隐患,目前对GIS内部局部放电的检测方法主要有超高频局放测试、超声波局放测试、SF6气体成分化学检测这三种方法。目前市场上都有这几种测试方法的单独设备,现场GIS局放带电检测时需要电气和化学二个专业的技术人员同时携带多台设备配合才可以进行局放和SF6气体具体状况的检测,灵活性和时效性都太差。针对目前GIS局放检测的现状,国电西高自主研发的GDPDS-341 SF6电气绝缘状态综合分析仪将特高频法、超声波法和SF6气体分析三种检测方法组合在一台设备上,可提高GIS设备局部放电缺陷的检测效率和判断方法,可提高局放判断的准确性,为检修决策提供可靠的技术支持。


SF6电气绝缘状态综合分析仪除SF6气体分析部分以外,还集成了局部放电检测技术。操作人员可以使用局部放电检测设备初步对被试电气设备进行局部放电的测试检查,一旦发现疑似局部放电绝缘故障电气设备,可立即使用SF6气体分析部分进行SF6气体采样理化分析,通过理化分析结果查询相应国家标准可以确定被试品的绝缘状况。同时,也可以将SF6气体分析与局放试验同步进行,通过综合物理量和化学量的数据,我们能够更准确的判断电气设备的绝缘状况和故障原因。


SF6电气绝缘状态综合分析仪的主要优势在于,可以通过局部放电和SF6气体理化分析两种结果综合判断电气设备的绝缘状况,能够更快速,更准确的确定电气设备的运行状况。还可用于现场测试SF6气体微水、纯度、分解产物的便携式综合检测设备。行业应用于对SF6气体的新气、运行气、故障气、再生气等进行化学分析,得到被试品SF6气体绝缘电气设备运行状况的检测类装置,具体试验标准请参照电力行业相关试验规程。


产品特点
  • 局放分析软件基于ARM嵌入式系统,显示软件基于windows系统。
  • 局放软件系统根据检测数据,判断放电能量和部位,能显示各信号通道的PRPS和PRPD图谱、椭圆图、放电率图谱、QT图、N-T图、PRPD累计图ψ-Q-N图,能显示各信号通道局放信号的幅值和脉冲个数。
  • 实时数据存储:测试过程中可实时记录各信号通道的PRPS和PRPD图谱、椭圆图、放电率图谱、QT图、N-T图、PRPD累计图ψ-Q-N图,能显示各信号通道局放信号的幅值和脉冲个数。
  • 一台数据采集主机可同时配置4路相同或不同的传感器,可进行4路信号同时采集分析。
  • 自主研发的高速采样板卡,4通道同步数据采集、信号处理、特征参数提取、数据可通过有线或无线方式与手持终端进行通讯。
  • 全进口高精度传感器,带自校验功能,确保水分,纯度及分解物的检测数据全年稳定可靠。
  • 全通道高分子材料设计,各器件采用乐可利、康茂盛、世伟洛克等进品部件,保证无挂壁现象,保证测试速度。
  • 采用无油不锈钢体调节阀,确保检测数值的精确度。
  • 模糊计算技术的软件算法,提升了进口传感器的测试精度。
  • 兼容专有速慧云平台管理软件,能实现测试数据的标准化管理。
  • 开机即可进行检测、无需震荡过程,温度折算与压力数据矫正。
  • 大功率锂电电源系统,可实现交直流双重供电。无需现场交流电源。锂电池供电在无需外接电源的情况下持续工作8小时以上。
  • 防电磁干扰电路设计,保证产品的可靠性。
  • 测试数据稳定,可同时提供标准露点值及20℃条件下的换算露点值。
  • 纯度测量为全量程0.5%测量精度,可以应用于高浓度SF6气体测量,也可用于70%含量SF6气体测量。
  • 最佳测试流量区域显示,使用者可以直观快速的调整气体流量,缩短测试时间。
  • 进气口采用微型自封接头设计,断开气路时被测气路不会发生泄漏。
  • 测试气路采用swagelok全不锈钢包装测试管路,延长了设备的使用寿命。


咨询热线:400-8818-755
 相关产品
Related Products
  • 图文介绍
  • 产品概述
  • 技术参数
  • 扩展资料

国电西高国电西高国电西高国电西高

产品概述

当前110KV电压等级及以上特高压,都采用SF6气体绝缘的封闭式GIS作为变电站主要一次设备。目前国内外对GIS内部绝缘状态的评估主要通过局部放电检测法和SF6气体化学分析法得以实现,当GIS内部前期发生绝缘劣化产生局部放电时对其安全运行造成严重的安全隐患,目前对GIS内部局部放电的检测方法主要有超高频局放测试、超声波局放测试、SF6气体成分化学检测这三种方法。目前市场上都有这几种测试方法的单独设备,现场GIS局放带电检测时需要电气和化学二个专业的技术人员同时携带多台设备配合才可以进行局放和SF6气体具体状况的检测,灵活性和时效性都太差。针对目前GIS局放检测的现状,国电西高自主研发的GDPDS-341 SF6电气绝缘状态综合分析仪将特高频法、超声波法和SF6气体分析三种检测方法组合在一台设备上,可提高GIS设备局部放电缺陷的检测效率和判断方法,可提高局放判断的准确性,为检修决策提供可靠的技术支持。


SF6电气绝缘状态综合分析仪除SF6气体分析部分以外,还集成了局部放电检测技术。操作人员可以使用局部放电检测设备初步对被试电气设备进行局部放电的测试检查,一旦发现疑似局部放电绝缘故障电气设备,可立即使用SF6气体分析部分进行SF6气体采样理化分析,通过理化分析结果查询相应国家标准可以确定被试品的绝缘状况。同时,也可以将SF6气体分析与局放试验同步进行,通过综合物理量和化学量的数据,我们能够更准确的判断电气设备的绝缘状况和故障原因。


SF6电气绝缘状态综合分析仪的主要优势在于,可以通过局部放电和SF6气体理化分析两种结果综合判断电气设备的绝缘状况,能够更快速,更准确的确定电气设备的运行状况。还可用于现场测试SF6气体微水、纯度、分解产物的便携式综合检测设备。行业应用于对SF6气体的新气、运行气、故障气、再生气等进行化学分析,得到被试品SF6气体绝缘电气设备运行状况的检测类装置,具体试验标准请参照电力行业相关试验规程。


产品特点
  • 局放分析软件基于ARM嵌入式系统,显示软件基于windows系统。
  • 局放软件系统根据检测数据,判断放电能量和部位,能显示各信号通道的PRPS和PRPD图谱、椭圆图、放电率图谱、QT图、N-T图、PRPD累计图ψ-Q-N图,能显示各信号通道局放信号的幅值和脉冲个数。
  • 实时数据存储:测试过程中可实时记录各信号通道的PRPS和PRPD图谱、椭圆图、放电率图谱、QT图、N-T图、PRPD累计图ψ-Q-N图,能显示各信号通道局放信号的幅值和脉冲个数。
  • 一台数据采集主机可同时配置4路相同或不同的传感器,可进行4路信号同时采集分析。
  • 自主研发的高速采样板卡,4通道同步数据采集、信号处理、特征参数提取、数据可通过有线或无线方式与手持终端进行通讯。
  • 全进口高精度传感器,带自校验功能,确保水分,纯度及分解物的检测数据全年稳定可靠。
  • 全通道高分子材料设计,各器件采用乐可利、康茂盛、世伟洛克等进品部件,保证无挂壁现象,保证测试速度。
  • 采用无油不锈钢体调节阀,确保检测数值的精确度。
  • 模糊计算技术的软件算法,提升了进口传感器的测试精度。
  • 兼容专有速慧云平台管理软件,能实现测试数据的标准化管理。
  • 开机即可进行检测、无需震荡过程,温度折算与压力数据矫正。
  • 大功率锂电电源系统,可实现交直流双重供电。无需现场交流电源。锂电池供电在无需外接电源的情况下持续工作8小时以上。
  • 防电磁干扰电路设计,保证产品的可靠性。
  • 测试数据稳定,可同时提供标准露点值及20℃条件下的换算露点值。
  • 纯度测量为全量程0.5%测量精度,可以应用于高浓度SF6气体测量,也可用于70%含量SF6气体测量。
  • 最佳测试流量区域显示,使用者可以直观快速的调整气体流量,缩短测试时间。
  • 进气口采用微型自封接头设计,断开气路时被测气路不会发生泄漏。
  • 测试气路采用swagelok全不锈钢包装测试管路,延长了设备的使用寿命。


技术参数
  • 局放检测部分:
  • 、 PD 信号采集主机 :

    CPU 工作频率

    1.2GHz

    操作系统

    Linx 嵌入式操作系统

    有线网络接口

    LAN 网口

    无线网络接口

    内置无线 Wifi (选配)

    系统运行内存

    512M

    系统存储内存

    256M

    数据采集频率

    250MHz

    、超声检测通道:

    测量范围

    AE:0-10mV AA : 0-100dBuV

    频率检测范围

    20 ~ 200kHz

    •  UHF 特高频检测通道:

    检测频率

    300 ~ 1800MHz

    测量范围

    -80 ~ 0dBm

    误差

    ±1dBm

    分辨率

    1dBm

    、 HFCT 检测通道:

    频率范围

    0.5-100MHz

    误差

    ±1dB

    灵敏度

    15mV/1mA

    动态范围

    60dB

    测量范围

    0-1000mV

    精度

    1dB

    、暂态地电压( TEV )检测通道:

    频率范围

    3 ~ 100MHz

    测量范围

    0 ~ 60dBmV

    灵敏度

    0.01mV

    误差

    ±1dBmV

    分辨率

    1dBmV

    、电池:

    内置电池

    锂电池, 12V , 6000mAh

    使用时间

    大约 10 小时

    充电时间

    大约 4 小时

    电池保护

    过压过流保护

    、电池充电器:

    额定电压

    12.6V

    充电输出电流

    2A

    使用温度

    -20℃-60℃

    使用湿度

    <80%

    、数据显示分析终端:

    软件适用于任何采用 windows 系统的终端主机,用户可自行选配。

    、工作环境:

    使用温度

    -20℃~50℃

    环境湿度

    0-90%RH

    IP 等级

    54

  • SF6气体微量水分参数:
    • 测量方式: 阻容测量原理(芬兰维萨拉DMT系列传感器)
    • 使用环境温度: -20℃ ~ +60℃
    • 测量范围: -80~+20℃ & -100~0℃二选一(支持ppmv等)
    • 测量误差: 优于±1℃(当露点温度低于0℃,传感器输出为霜点)
    • 重复性误差: ±0.5℃
    • 分 辨 率: 露点0.01℃
    • ℃,ppm, ℃P20(带有环境20℃的露点换算值)
  • SF6气体纯度参数:
    • 纯度精度: ±0.3%FS
    • 重 复 性: ±0.3%
  • 分解产物参数:
    • H2S: 0~100PPmv
    • SO2: 0~100PPmv
    • CO: 0~500PPmv
    • HF: 0~50PPmv
    • 灵敏度: 0.5 PPmv
  • 压力测试参数:
    • 测试范围:0-1MPa
    • 测量精度:0.1级
  • 气体流量:
    • 水分测量: SF6和其它气体调节在400~600mL/min
    • SF6气体纯度测量:300~450mL/min
    • SF6气体分解物测量:250~300mL/min
    • 流量显示: 0~1000mL/min进口数字流量计
    • 氧气压力: ≤1MPa
    • 探头保护: 不锈钢烧结过滤网
    • 工作电压: 110~220VAC,交直流两用
    • 储存温度等级: -40~+70℃
    • 操作环境:温度: -35~+60℃ :压力: 0~20bar :样气流速: 无影响
    • 其它配置:电子质量流量计
    • 锂电池:交直流电两用,自动切换,过充过放保护功能
    • 尺寸: 570×418×320(mm)
    • 重量:18kg
