GDUVI系列全日盲型紫外成像仪
GDUVI系列

全日盲型紫外成像仪

 相关产品
Related Products

国电西高国电西高国电西高


· 型号:GDUVI-31   GDUVI-41
· 响应波段:240-280nm
· 高灵敏度探测器
· 精确定位电晕位置
· 紫外光子计数
· 集成化设计,操作简便

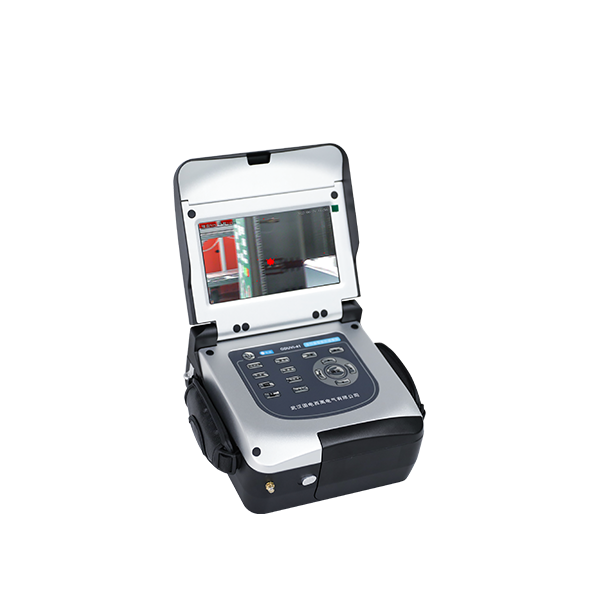

    GDUVI-41日盲型紫外成像仪,采用人体工学设计,按键操作简单,非常适合各种高压电气设备的日常维护。该仪器采用日盲技术,将可见光、紫外光双光路同时成像,通过两路图像的实时同步融合来实现对紫外发光位置的定位,可全天候进行检测。其中视频显示可单独显示紫外视频和可见光视频,或者叠加后的合成视频,可对选定范围的紫外光点进行计数,提供测量数据。


    GDUVI-31全日盲型紫外成像仪是最新一款强大的双视场照相、摄像型双通道紫外成像仪。本产品主要采用了紫外探测技术、日盲紫外滤光片技术、光学技术和融合算法技术,利用日盲紫外波段(240-280nm)信号,可以在全日光下,排除背景的干扰,探测到电晕产生的微弱信号。通过紫外与可见光谱的融合,能实现紫外/可见光双光谱成像,并对电晕位置进行形象、直观的准确定位。


    本公司的日盲紫外紫外成像仪产品,人机操作界面友好,体积小型化,可以对电晕进行精准的定位,指示问题位置,评估受测体情况及其严重性程度,可以全天候的辅助巡检人员对电力、电器、工厂、铁路等线路、设备进行巡检。


  • 高灵敏度探测器:自主研发的军事级高性能紫外探测器作为核心探测器,非常适用于电晕产生的微弱日盲紫外线的探测,电晕无处可逃。
  • 精确定位电晕位置:采用高精度图像融合算法,能够精准的定位电晕、电弧、局部放电的位置,并形成清晰的图像。
  • 紫外光子计数:对检测到的紫外光子进行计数并显示在屏幕上, 以评估电晕放电的强度。
  • 图像、视频拍摄与存储功能:能够捕捉电晕放电并拍摄为静态图像和动态视频,并存储于 TF 卡中,可供后期查看。
  • 集成化设计,操作简便:采用集成化设计,内置锂电池,液晶屏显示; 功能采用按键控制,一键一功能,操作简便, 使用的功能屏幕上有相应图标、数值或图像上的变化,直观明了。
  • 坚固耐用,性能稳定:采用工业化设计,并通过行业标准中要求高低温、耐湿热、抗振动、抗冲击的环境适应性试验,性能稳定,工作时间长,适用于严酷大气环境下的长时间工作。
  • 小巧轻便,方便携带:体积小、重量轻,配置有专用的腕带,单手即可握住;另配有充电适配器、TF 卡和 USB 读卡器, 工程箱装入,安全可靠,携带方便。



型号 GDUVI-31 GDUVI-41
紫外光通道特性
波长范围 240 ~280 nm
最小放电灵敏度 1Pc/10m 1pC/15m
最小无线电电压探测灵敏度 3.6dBμV (RIV) @ 10m 1.1dBμV (RIV) @ 10m
最小紫外光灵敏度 2.0×10-18watt/cm² 2.2x 10-18watt/cm2 (可根据用户选择不同紫外光灵敏度)
聚焦 及距离 自动聚焦、 3m~ ∞ 0.7米至无限远(紫外检测距离:0~100米(镜头可选))
双视场角 13.3 °× 10.6 °(广角)和 5 °× 3.75 °(长焦)
可见光通道特性
聚焦距离 3m~∞ 0.7米至无限远
可见光最小灵敏度 0.1 Lux
聚焦 自动聚焦 自动聚焦:实时图像可见自动聚焦,手动对焦调整
可见光变焦 34X光学变焦,12X数字变焦
显示
显示模式 紫外与可见叠加/仅紫外图像/仅可见光图像
叠加精度 ≤1mrad
屏幕类型 5 英寸透射防太阳光型 LCD 屏 6.5英寸透射防太阳光型 LCD 屏
屏幕亮度 450cd/ ㎡ 1300cd/m2
屏幕分辨率 640×480
状态信息显示 电池电量、紫外光子数量、测量日期与时间、当前功能
控制盒操作
工作模式 实时、休眠、关机
工作时长 24 小时连续工作,无明显发热、无需制冷
控制输入 一对一按键输入
仪器设置 增益(0-100%),报警阈值,聚焦(可见光),日期/时间,控制菜单系统
存储与回放
录像功能 提供
拍照功能 提供
数字存储 可插拔 32G TF 卡 TF卡,16GB(2000+图像或>2小时视频/GB)
视频格式 MP4 AVI(H.264压缩)
图像格式 JPG PNG、BMP
回放功能 图片 / 视频
特性参数
探测器 自主研发军事级高灵敏度、高增益探测器,寿命无衰减
图像融合技术 数字滤波降噪,高精度图像融合算法 数字滤波降噪
电晕颜色 多种颜色可选
电源
电池 超高性能锂电池 可充电锂电池
续航时间 ≥4.5h 3小时,智能电源管理,根据设置时间自动关机
外接电源 DC14.8V 12W 19V DC
环境参数
工作温度 -20 ℃ — +55 ℃ -25℃ — +55℃
物理参数
尺寸(长 宽 高) 24.4×13.5×9.6 ㎝ 210mm L x 200mm W x 105 H
重量 1.8kg 2.9Kg
