发电机变频串联谐振试验装置详细说明

　　随着电力系统的发展，运行设备的容量越来越大，如火力发电机组，单机容量已超过600MW，水力发电机组，单机最大容量已达700MW；这些设备的交流工频耐压试验，如果用传统的试验设备（即工频试验变压器），则由于试验需要的容量大，试验变压器、调压器十分笨重，大容量试验电源在现场也很难解决，现场试验极不方便。工频谐振装置，无论从试验电源容量、设备重量、试验波形及投资等方面都具有极大的优势。

　　发电机变频串联谐振试验装置产品特点：

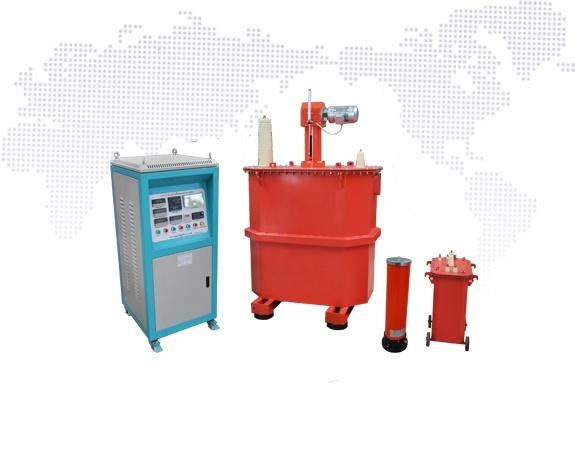

国电西高GDTL系列发电机变频串联谐振试验装置

　　发电机变频串联谐振试验装置通过中国质量认证中心的ISO9001国际质量体系认证（CQC）；

　　通过电力工业电气设备质量检验测试中心（武汉高压研究所）严格校验；

　　体积小，重量轻，积木式叠装，便携式，单件设备重量是传统设备的1/5，特别适合现场使用；

　　配置灵活，扩展功能强。可选配不同类型电抗器或采用多节串并联的方式，满足电力系统所有容性试品试验要求；

　　电抗器部分采用干式环氧浇注，耐冲击，美观可靠，可任意放置；

　　所需电源容量大大减小，串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q；

　　设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30；

　　改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿；

　　防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患；

　　不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪落电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且不会出现任何恢复过电压；

　　全套系统使用精加工的传动机构，大大降低了设备运行的噪音；

　　......

　　了解更多变频串联谐振耐压试验装置，请咨询：国电西高.
