串联谐振耐压试验装置升压总达不到预期电压该怎么办呢？

　　现在各种大型电力变压器、电力电缆、GIS等交流耐压试验都必须严格按试验规程定期进行，比较好的方法是采用串联谐振的方法进行耐压试验。

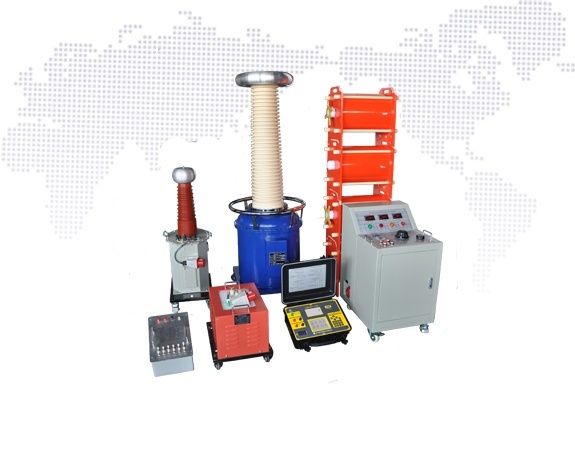

国电西高GDTL-C系列CVT变频串联谐振耐压试验装置

　　前几天，国电西高陈工做了一场35kV电缆交流耐压试验，试验电压为52kV，升压超过30kV的时候就升不上去了。然而，此时低压电压已经特别高了，接着，试验人员联系到我们，我们根据电缆长度，横截面积，计算出电缆的电容量，再通过参数算得回路的频率为50HZ。这个值是在变频源的30Hz-300Hz区间内的。

　　随后跟对方再次确认，对方表明设备接线无误，但电压还是升不上去。最后，通过反复检查现场发现原来是电抗器放在铁板上，进而会产生涡流效应。找到问题的关键所在后，让试验人员将电断开，把设备放置在没有金属的环境中升压，接线方式不变，这次问题解了，电压很快升上去了，并达到了52kV的试验值。

　　那么什么是涡流效应？电抗器放置铁板上为什么达不到预期电压?

　　先我们要知道电抗器的工作原理，在串联谐振耐压试验装置中电抗器的作用就是为了使XC=XL，让回路处于谐振状态，从而得到高电压，一个导体通电时就会在其所占据的一定空间范围产生磁场，所有能载流的电导体都有一般意义上的感性，所以电抗器也叫电感器。

　　然后，当穿过一个闭合导线中的磁通量发生变化时，导线内是会引起感应电流的，这种由于电磁感应在整块的导体内产生的感应电流，因为其形状像水中的漩涡，所以就叫做涡电流，简称为涡流。

　　如下图所示，当导体靠近变化着的磁场或是作切割磁感线运动时，由于电磁感应定律可以知道，导电体内必然会感应出呈现涡状流动的电流，也就是所谓的涡流效应。将通有交变电流的螺线管产生交变的磁场靠近导电体时，会在导电体的表面或是近表面产生涡电流，在整块的金属中，由于涡流的通路截面积很大，电阻很小，所以涡流常常很强，使得导体因通过很强的涡流而大量发热，这种涡流通过块状的导体时，将电能转换为热能。

　　当电抗器放置铁板上面时，根据电磁感应定律，铁板处于变化的磁场中会产生涡电流，使得一部分电能转化为热能消耗了，导致电压达不到我们预期的电压值，所以在我们试验中，试验现场应该尽量避免金属环境，把电抗器放置在平整的水泥地上操作，如果有避免不了的金属铁板，把电抗器和铁板中间垫一层绝缘皮就进行试验也是不可行的，因为绝缘皮隔绝不了磁场，可能对试验电压有一定的改善，但是达不到最终的效果，正确做法是把电抗器和铁板间放置一个高于25cm的绝缘台，来避免产生的涡流效应对试验造成的影响。
