武汉国电西高电气有限公司研制开发的新一代VLF系列0.1Hz超低频高压发生器”采用采用速慧（smartquick）智能化电力测试系统（软著登字第1010215号、商标注册号14684781），HVHIPOT公司引进国际最新电力电子元器件和最新ARM7单片机技术，进一步降低了设备的体积和重量，性能更稳定，克服了第一代机械式升压器使用寿命短、故障率高、体积大的缺点。

VLF系列 0.1Hz超低频高压发生器特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合2004年国家新颁布电力行业标准《超低频高压发生器通用技术条件DL/T849.4-2004》要求。

功能特点：

1、采用技术先进的数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化。

2、控制部分与高压部分采用一体式结构设计，去掉了中间连接线只需一根高压线和地线接到被试品。

3、控制部分与升压部分采用一体式手推车式设计方式，便于各种工作环境下的存储运输、体积小重量轻十分利于户外作业。

4、整机采用一体式铝合金材料、外观新颖操作方便接线简单，图形示显示界面傻瓜式操作使用。

5、保护全面多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤10ms）,仪器安全可靠可有效保护使操作使用人员的安全。

6、控制器和高压发生器采用低压连接，光电隔离控制安全可靠。

7、采用了高低压闭环负反馈控制电路，输出无容升效应。

8、电容式触摸屏，液晶图形汉字显示，自动存储，自动打印配置齐全。

9、0.1Hz、0.05Hz及0.02Hz多频率功能选择，测试范围大。

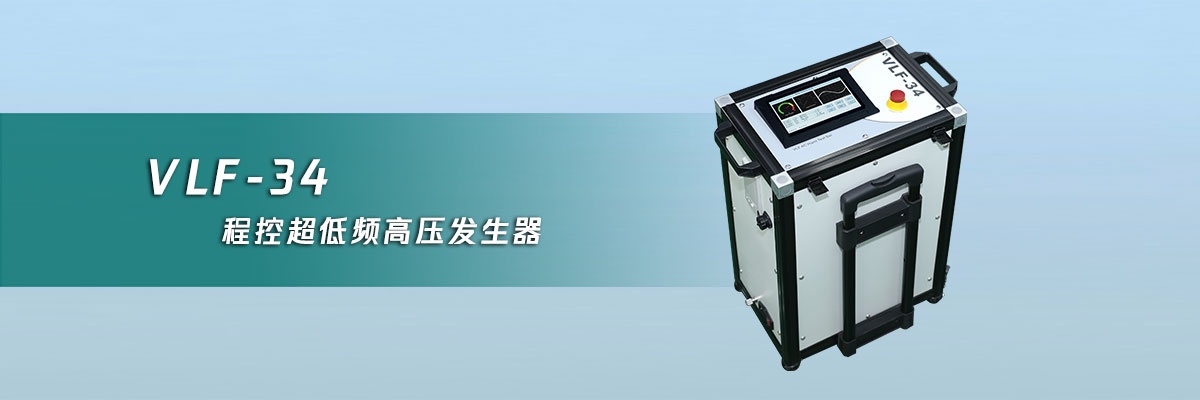

产品型号	VLF-34	VLF-63	VLF-84
输入电源	220V，50/60Hz，峰值8A，平均4A或120V，50/60Hz，峰值12A，平均6A	220V，50/60Hz，峰值16A，平均12A或120V，50/60Hz，峰值20A，平均15A	220V，50/60Hz，峰值20A，平均15A或120V，50/60Hz，峰值23A，平均17A
输出电压频率	正弦波0-34kV/ac峰值，0.1Hz、0.05Hz、0.02Hz、0.01Hz	正弦波0-63kV/ac峰值，0.1Hz、0.05Hz、0.02Hz、0.01Hz	正弦波0-84kV/ac峰值，0.1Hz、 0.05Hz、0.02Hz
输出带载能力	0.1Hz 最大0.5µF 0.05Hz 最大1.1µF 0.02Hz 最大2.2µF 0.01Hz 最大5.5µF
波形失真度	≤5％
升压方式	全自动升降压
工作周期	周期性连续	周期性连续	周期性连续
输出电压精度	≤±3％	≤±3％	≤±3％
电压正、负峰值误差	≤±3％	≤±3％	≤±3％
操作方式	触摸屏操控	触摸屏操控	触摸屏操控
结构方式	集成一体式	集成一体式	集成一体式
设备尺寸	400×280×660（mm）	300×650×720（mm）	300×650×760（mm）
设备重量	38KG	45KG	50KG
输出电缆长度	5m	5m	5m
使用条件	户内、户外；温度：-10℃～+40℃；湿度：≤85％RH
