GDPD-631电力巡检机器人局放装置
GDPD-631

电力巡检机器人局放装置

 相关产品
Related Products

国电西高

国电西高

国电西高



新一代室内智能巡检机器人的研发全面替代人工实现远程例行巡查,在事故和特殊情况下可以实现特巡和定制性巡检任务,实现远程在线监测。在减少人工的同时,大大提升运维的内容和频率,改变传统运维方式。全面实现配电站所的检测、监控、安防、管理,是配电站精益管理的核心目标。

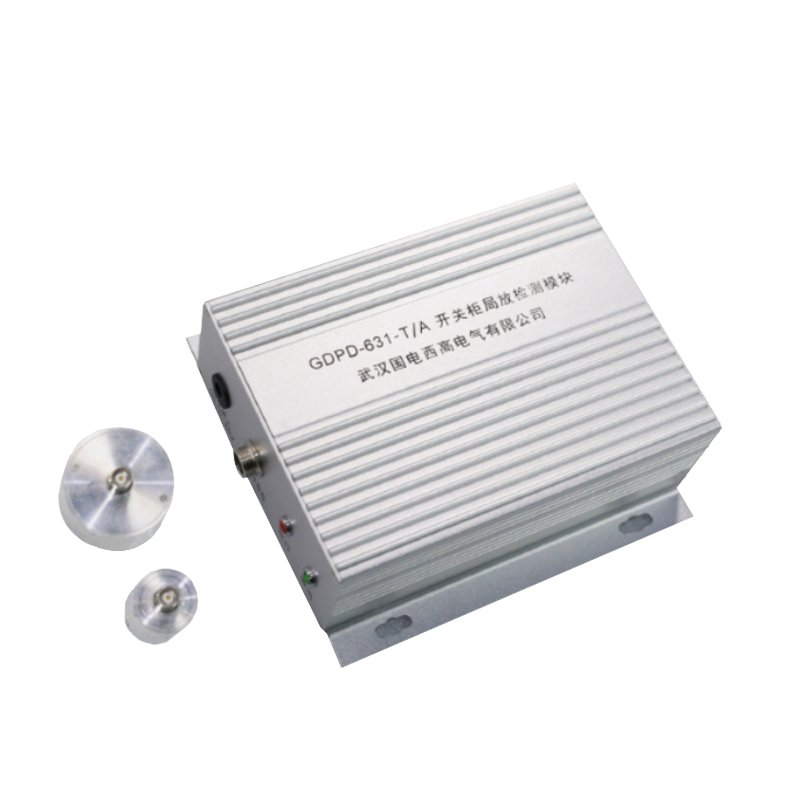

 国电西高自主研发的GDPD-631电力巡检机器人局放装置采用速慧(smart quick)智能化电力测试系统(软著登字第1010215号、商标注册号14684781GD631局放检测模块为与智能机器人定制开发的模块,局放检测模块可与巡检机器人厂家软硬件配套集成开发,使巡检机器人具有电力设备的局放巡检测试功能,整套局放装置有外置TEV地电波传感器、超声波传感器、局放采集主机模块组成,通过RS485接口与机器人控制系统通讯接口进行连接通讯及数据交互,可将采集到的开关柜实时局放信号传输到机器人系统,可作为巡检机器人的配套局放检测模块部件,智能巡检机器人为智能化电网安全运行贡献着自己独特的力量。


各型号功能对照表

型号功能

GDPD-631-TEV

GDPD-631-AA

GDPD-631-T/A

地电波检测



超声波检测






系统技术参数  :


1、TEV频率范围:3~100MHz;
2、TEV测量范围:0~60dB;
3、AA超声波频率范围:20~200KHz
4、AA超声波测量范围:-7~70dB
5、误差:±1dB;
6、分辨率:0.1dB;
7、检测原理:采用一路TEV检测原理,一路AE检测原理来检测
开关柜是否有局放,既可以选择其中一种原理进行局放检测,也可以两两组合差异性局放检测。
8、供电电压:DC12~24V;
9、通信接口:RS485;
10、通信逻辑方式:RS485采用内部协议通信(可提供数据通讯协议)
每次采集基本逻辑;启动测试命令
通信采集;停止测试命令
11、通讯协议给出显示数据量:局部放电量峰值、局部放电平均值、局部放电频次
12、单通道电路板尺寸:112mm*41mm双通道电路板尺寸:115mm*90mm
