变频串联谐振耐压试验装置接线注意

　　该系列变频串联谐振耐压试验装置主要针对220kV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足电力变压器交流耐压试验，发电厂变电站耐压试验，GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。断路器耐压试验变电站变频串联谐振试验装置既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。在测试过程中，有很多需要注意的地方。变频谐振耐压试验装置的电路连接及注意事项如下：

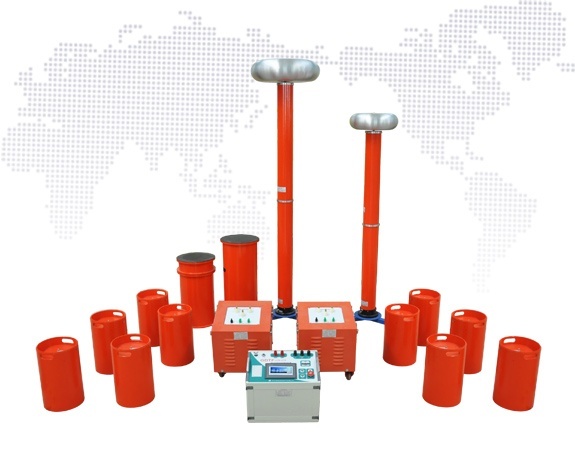

国电西高GDTF系列变电站变频串联谐振耐压试验装置

　　1、变频串联谐振耐压试验装置中的变频电源：

　　变频电源的输入部分也是变频串联谐振耐压试验装置整个系统设备的电源输入端口。这里电源可以是两相220V或三相380V，不同电压的区别是两相220V只能让设备输出一半的负载能力，三相380V可以使变频谐振耐压试验装置充分输出。

　　2、变频串联谐振耐压试验装置中的励磁变压器：

　　接线方式有多种，但无论采用哪种接线方式，高压头都是右上角的接线柱，通过高压柔性接线接到串联电抗器底部的“X”极金属丝。而且这里连接的高压软线必须悬空，不能拖地使用。高压尾始终是左下角的端子，与励磁变压器的接地端子短路接地，并保持良好的接地。

　　3、变频串联谐振耐压试验装置电抗器、分压器、补偿电容器的注意事项

　　变频谐振耐压试验装置试验时，应采用绝缘垫或支架铺设在电抗器底部与大地接触。电抗器、分压器和补偿电容器的连接线应尽量采用直连方式，以免发生故障。

　　4、变频串联谐振耐压试验装置试验时的安全距离：

　　变频串联谐振试验前，必须保证试验区周围有足够的安全距离，以免造成设备损坏或人员伤亡。具体安全距离被认为是每1kV电压1.3cm。测试过程中，禁止进入测试隔离区，以确保测试安全。
