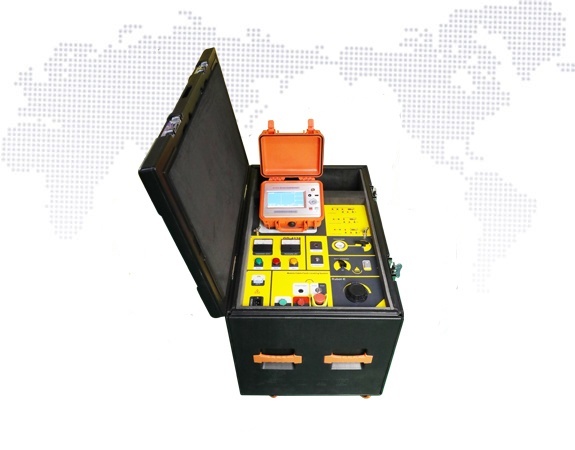

GD-4138系列
售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务
整套系统内部集成设备:
1、多种测距方法:低压脉冲法、脉冲电流法、多次脉冲法:电流取样、直流输出。
2、采样信号种类:直流弧反射法、电流取样、电压取样、低压脉冲。
3、集成直流高压发生器、高压电容、自动高压球隙、稳弧单元及各种信号采集于一体,便于操作的故障定位系统。
4、对各种220V~220KV电压等级电力电缆的低阻、高阻泄露性故障、闪络性故障进行快速定位和定点。
5、现场测试不用进行复杂接线,所有测试方式的切换,均通过弱电控制内部高压开关进行自动切换。
6、集成多档直流高压发生器、多档高压电容、稳弧单元及各种信号采集于一体,便于操作的故障定位系统。
7、多档输出高压切换、均通过内部低压弱电进行控制安全可靠。
8、设备结构采用高强度的塑料机箱,机箱即是设备的外箱也是设备发货包装的转运箱,转运周转方便合上盖就可直接装车转运。
9、球隙冲击放电:弱电控制电磁阀空气气隙,放电周期3—12秒可调,并特别设计消音装置,满足始端电缆故障需要静音的要求。
10、设备内置放电回路,故障测试完成后关闭高压后只需将按钮打在放电位置可自动放电。
11、测距主机可提供最高0.4m的测距分辨率,测量盲区小,对近端故障和短电缆特别有效。
12、设备所有输出接线柱全部布置在一块后板上接线方便,且操作面板上画有各种接线方式的接线图,对于没有使用经验的人员也可轻松接线进行使用。
13、设备底部配置有4只高强度滑动轮,可推动可叠加存放。
14、测距主机采用 7寸大屏幕液晶,160°可视角度,显示内容丰富、直观。
15、可在主机内存储大量波形,使用U盘可进行波形数据的导入导出。
16、主机可与计算机(台式机或笔记本机)连接,进行联机通讯。
17、主机在2分钟内没有任何操作时,将减弱背光;10分种没有操作,将自动关机,以减少电量消耗;当电池欠压时,仪器也将自动关机,以保护电池。
18、主机内置聚合物锂离子电池,配有专用锂电池充电器,提供可靠的充电方式。
19、整机采用整体式转运箱结构设计,结构紧凑坚固特别适合施工现场使用。
型号 |
GD-4138L | GD-4138M |
GD-4138H |
测试方式 |
弧反射法、电流取样、直流输出 |
弧反射法、直流弧反射法、电流取样、直流输出 |
|
测距采样信号种类 |
多次脉冲弧反射法、电流取样、低压脉冲 |
弧反射法、直流弧反射法、电流取样、直流输出 |
|
直流高压输出 |
0 ~ 16KV 负极性 最大输出电流: 152mA |
0 ~ 32KV 负极性 最大输出电流: 76mA |
0-8kV 负极性 最大输出电流: 304mA 0 ~ 16KV 负极性 最大输出电流: 152mA 0 ~ 32KV 负极性 输出电流: 76mA |
冲闪电容量 |
0-16kV 8 μ F 最大输出能量 1024 焦耳 |
0-32kV 4 μ F 最大输出能量 2048 焦耳 |
0-8kV 32 μ F 最大输出能量 1024 焦耳 0-16kV 8 μ F 最大输出能量 1024 焦耳 0-32kV 4 μ F 最大输出能量 2048 焦耳 |
自动球隙放电 |
弱电控制,放电周期 3 ~ 12 秒可调,并特别设置消音装置,满足始端电缆故障需要静音的要求 | ||
输出方式 |
直流耐压、单次放电、周期放电 | ||
直流耐压 |
16KV | 32KV |
32KV |
允许输入冲击电压 |
16KV | 32KV |
32KV |
允许输入冲击能量 |
<2048J | ||
工作环境温湿度 |
0~40 ℃ <75%RH |
||
工作电源 |
交流 220V , 50Hz | ||
整机功率 |
3KVA |
