工频耐压试验装置的维护与注意事项

　　工频耐压试验装置的维护

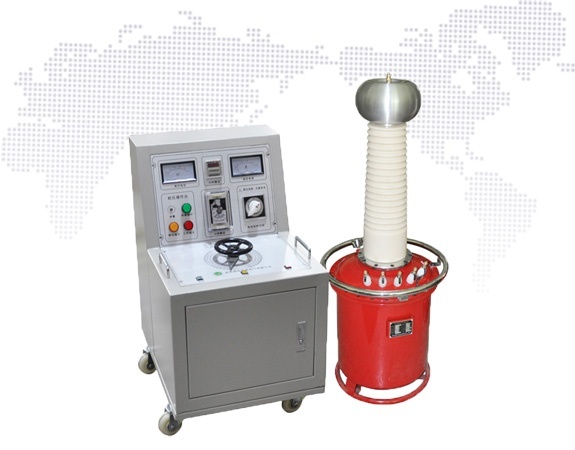

国电西高GDYD-M工频耐压试验装置

　　1、开箱检查时，检查主控制回路的接线是否松动，调压器的电刷是否接触良好。

　　2、长时间不使用时，使用前使用500V兆欧表测量绝缘电阻，其电阻值在0.5MΩ以上。

　　3、电源电压应满足控制箱(台)说明书中输入电压值的要求。

　　4、控制箱(台)上设有过电流保护，出厂时调整为额定电流的50%。用于小负载时，应根据被试验品的额定容量、电流进行重新设定;

　　5、使用后，关闭控制箱(台)的门盖，保持内部清洁。

　　工频耐压试验装置的注意事项

　　1、根据你进行的试验连接工作线路。试验变压器的外壳及操作系统的外壳必须可靠接地。试验变压器测量绕组的f端和外壳必须可靠接地。

　　2、进行串联试验时，二级、三级试验变压器的低压绕组构成x端，测量绕组的f端及高压绕组的x端(高压端)均在本段试验变压器上加外壳。二级、三级试验变压器的外壳必须通过绝缘支架接地。

　　接通电源之前，必须将控制箱(台)的调压器归零后再接通电源，接通电源，开始升压。

　　3、使调压器的把手从零开始等速旋转进行升压。升压方式有急速升压法，即20s逐步升压法;慢速升压法，即60s逐步升压法;可以选择极低速升压法。请以一定的升压方式和速度将电压从零上升到所需额定试验电压的75%后，以每秒2%的额定试验电压的速度上升到所需的试验电压，密切注意仪表的测量和被试验品的状况。升压中或试验中发现测定器指示及被试验品状况异常时，立即降压，切断电源，明确状况。

　　4、试验结束后，等待调压器恢复到零，然后切断电源。

　　5、本产品使用时请勿超过额定参数。

　　6、控制箱(台)请与试验变压器组合使用。控制箱(台)的使用方法，请详细参照控制器的使用说明书。

　　7、使用本产品进行高压试验时，除熟悉本书外，还必须严格执行国家有关标准和操作规程。可参照GB311.1–97《高压输变设备的绝缘配合，高压试验技术》、《电气设备预防性试验规程》等。
