直流高压发生器（直高发）的操作使用

阅读次数：

　　直流高压发生器（直高发）是我司一批高学历、有着多年研发经验的技术人员通过多年专业积累，精心研发的的产品。主要适用于电力、工矿、冶金以及钢铁等企业对其氧化锌避雷器、电力电缆、变压器以及发电机等高压电气设备进行直流耐压试验。

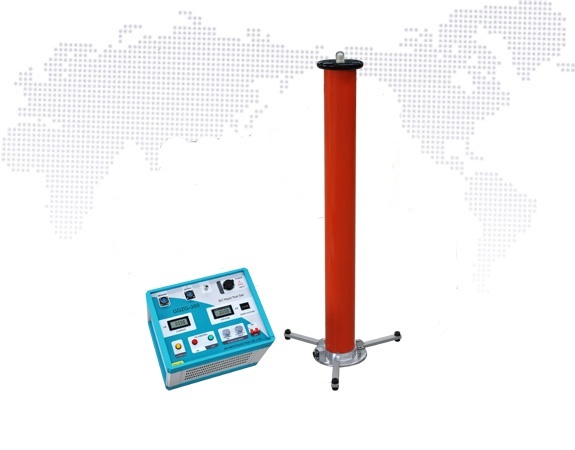

国电西高GDZG-300系列直流高压发生器

　　直流高压发生器操作方法：

　　（1）试验产品接在高压输出端和接线柱之间。

　　（2）插上电源线，打开电源开关，“高压开”指示灯（绿色）亮，“高压关”指示灯（红色）灭。电压显示表、电流显示表、0.75倍电压显示表均为零。

　　（3）顺时针旋转电压电流设定扭至末端，逆时针旋转电压设定扭至零。（注：调压旋钮不在零位，不能启动“高压关”按钮。）

　　（4）轻按“高压”键，“高压”指示灯亮（红色），慢慢将电压调节旋钮调节到测试所需的电压值，试验过程中，电压显示表显示试验电压值，单位为千伏。

　　（5）如果在样品测试过程中按下0.75倍电压显示锁存按钮，则0.75倍电压显示表显示值被锁定，不方便维护显示值，这样就可以方便地将氧化锌避雷器测试作为参考电压。

　　（6）在任何时候，按下定时开启按钮启动时间继电器。当时间记录达到预定时间时，蜂鸣器发出报警并切断高压输出。

　　（7）直流高压发生器在试验过程中，如果负载电流超过仪器额定输出电流的0-10%。“过流”指示灯亮起，过流保护防止损坏试验和仪器。

　　（8）在试验过程中，如果试验电压超过仪器额定输出电压的0-10%。“过电压”指示灯将亮起并进行过保护，以防损坏试验对象和仪器。

　　（9）试验结束后，逆时针方向调节电压调节旋钮转零后，电压显示缓慢回零，当三个显示仪表显示零值时，按下“高压开”按钮，“高压关”指示灯（红色）熄灭，“高压开”指示灯（绿色）点亮，然后关闭电源开关。

　　（10）当样品有较大电容时，输出电压显示表直到电压调节旋钮变为零后才能回零。然后用放电棒对试件放电，然后拆下试件的接线。

　　如有疑问，请咨询国电西高400-8818-755
