操作安全第一条!使用局部放电检测仪请先看这里

阅读次数:
  首先来看看局部放电检测仪操作方法:

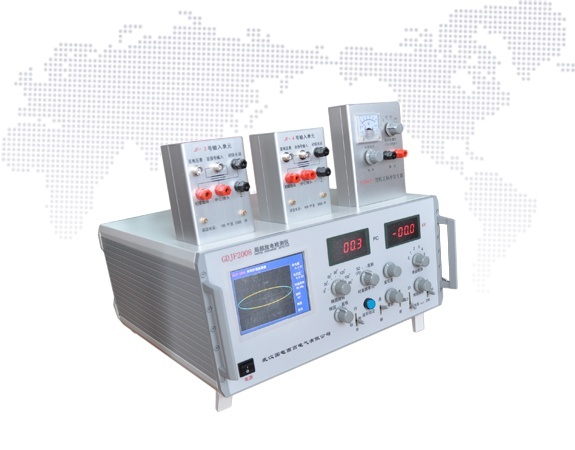

国电西高GDJF-2008 局部放电检测仪



  1、在试验开始加压以前,试验人员必须详细而全面地检查一遍线路,以免线路接错。测试仪器处的接地线是否与接地体牢固连接,若连接不牢或在准备工作时掐头去尾线被脚踢断,这将可能引起人身和设备事故。


  2、对于连接线应避免将jian端暴露在外,防止jian端电晕放电,尤其对于电压等级较高的局部放电试验,必要时要加粗高压连接线及加装防电晕罩,减小因场强过高引起的电晕放电。屏蔽罩不能与试品的瓷裙相接触。


  3、一般情况下,在试验过程中,被试品在耐压、预升压时局部放电量都比正常值大很多,此时仪器的仪表必然会超出满刻度。为防止仪器损坏,应将仪器的增益粗调旋钮逆时针旋转一档或更多档,以不超出满刻度为标准。当电压降至测量电压时,再将增益粗调开关顺时针旋转一档或更多档,以便记录测量值。


  其次,局部放电检测注意事项:


  1、局放仪的操作、维护应由能胜任的相关专业人员进行。


  2、局部放电检测仪试验现场电压高达几万伏,试验人员应严格遵守所有安全预防措施。试验区域应有明显、清晰的警示牌,现场任何人都应该知道高压区域。直接从事的测量人员应了解测量回路中所有带电元件、高压元件,不直接从事测量的人员应被隔离在试验区域之外。在试验过程中及上电后,任何人不得进入高压区。


  3、在试验以前,操作人员应掌握测试线路、测试方法、测试步骤和测试目的。


  4、在试验开始加压前,试验人员必须详细而全面地检查一遍线路,以免线路接错。特别应关注接地线、高压线和强电回路的连线是否牢固连接。


  5、被试品、升压变压器、耦合电容等表面应保持干燥清洁,因为表面的湿气和污垢会引起表面的局部放电,导致测量异常。


  6、试验操作人员按规程要求连接线路,试验区各种金属物体应牢固接地,检查并改善试验区内一切可能放电的部位(如不能有尖、锐角),特别注意各种地线是否良好接地。


  7、试验现场要整洁、干净,不应存放其他无关的物品。在高压区间的地面上不应有杂乱的金属小块(如裸铜线段、螺丝、螺帽和其它小金属块等),被试品、升压变压器、耦合电容等应与周围保持适当距离。
