GDOM-100M

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

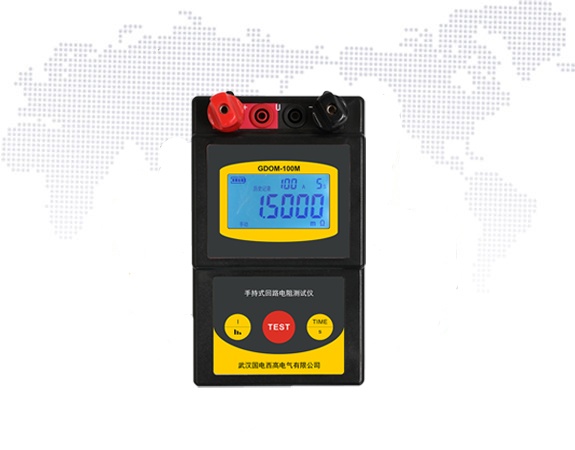

手持回路电阻测试仪

手持回路电阻测试仪

断路器(以下简称开关)导电回路的导电性能的好坏,对保障开关的安全运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻,并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压,电流都比较小,当开关的动静触头之间有杂质或表面有氧化等,测试的数据分散性就较大。同时电桥的抗干扰性差,因此国家标准规定必须使用100A以上直流电流进行测试。回路电阻测试仪是我公司为适应GB50150-2006和DL/T845.4-2004规程要求开发的测试仪器,广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。
功能特点:
1) 手持便携式设计,体积小,重量轻,外壳采用绝缘ABS材料。
2) 内置锂电池供电,支持快充模式。
3) 支持手动单次测量和自动测量模式。
4) 输出电流大,测量次数多,测试速度快,测量精度高。
5) 带背光广视角段式液晶屏,满足强暗光场合。
6) 保护功能齐全,具有过流、短路、过热及电池过放保护功能。
7) 语音播报功能(选配),测试完毕后自动播报测量结果。
8) BLE4.0协议蓝牙数据传输(选配)。


咨询热线:400-8818-755

国电西高国电西高国电西高国电西高

技术特点

断路器(以下简称开关)导电回路的导电性能的好坏,对保障开关的安全运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻,并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压,电流都比较小,当开关的动静触头之间有杂质或表面有氧化等,测试的数据分散性就较大。同时电桥的抗干扰性差,因此国家标准规定必须使用100A以上直流电流进行测试。回路电阻测试仪是我公司为适应GB50150-2006和DL/T845.4-2004规程要求开发的测试仪器,广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。
功能特点:
1) 手持便携式设计,体积小,重量轻,外壳采用绝缘ABS材料。
2) 内置锂电池供电,支持快充模式。
3) 支持手动单次测量和自动测量模式。
4) 输出电流大,测量次数多,测试速度快,测量精度高。
5) 带背光广视角段式液晶屏,满足强暗光场合。
6) 保护功能齐全,具有过流、短路、过热及电池过放保护功能。
7) 语音播报功能(选配),测试完毕后自动播报测量结果。
8) BLE4.0协议蓝牙数据传输(选配)。


产品参数

主要性能指标

测试电流

50A/100A可调

量程

10μΩ~5mΩ100A);10μΩ~10mΩ50A

最小分辨率

0.1μΩ

测量时间

1s/5s/10s/30s/60s可选

测量精度

±(示值×0.5%+0.2μΩ

测量次数

≥400次(100A/1s模式,满电量)

数据存储

自动存储数据,最多可存储100组历史数据

保护功能

具有短路/过流/过热/电池过放保护功能

高级应用

BLE4.0协议蓝牙传输(选配),数据语音播报(选配)

供电、重量及外形尺寸

供电方式

内置锂电池供电,支持快充模式

主机外壳

绝缘ABS材质,无需接地

主机重量

0.7kg(不含线缆)

主机尺寸

178mm(长)×106mm(宽)×65mm(高)


产品细节
