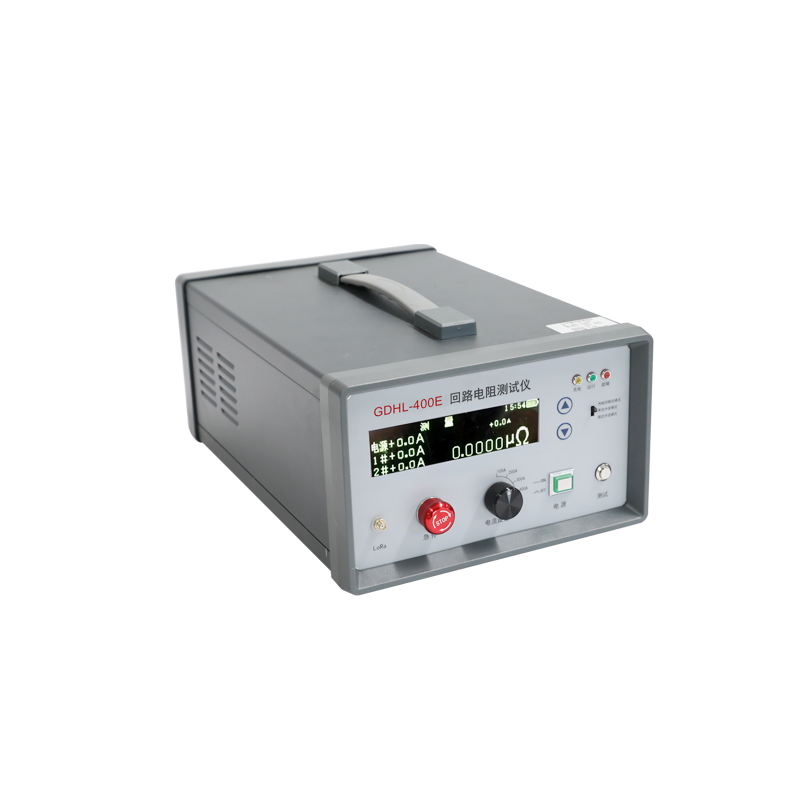

GDHL-400E

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

GIS回路电阻测试仪(双端接地测量回路电阻)
GDHL-400E GIS回路电阻测试仪共包含两种测试模式,即传统回阻仪模式和智能测试模式,其中智能测试模式又分为单边分流模式和双边分流模式。传统回阻仪模式需要拆解被测开关两侧接地排的其中一侧,以避免地网分流的影响。智能测试模式在传统回阻仪模式的基础上,通过增加一路或两路电流传感器可以准确获得被测回路的实际电流,再根据欧姆定律可以精确检测开关或刀闸设备的回路电阻,不需要拆解接地排亦可以准确测出回路电阻,测试过程简单高效。
功能特点
1.集成“传统回阻仪模式”、“单边分流模式”和“双边分流模式”,满足不同应用需求;
2.“智能测试模式”无需拆解接地排,省时省力,大大缩减现场工作量,同时消除了“假接地”问题带来的人身和设备安全隐患;“智能测试模式”在不拆解接地排的条件下依然可以精确测量开关回路电阻;
3.主机电源采用恒流限压模式,输出电流可以分档调节,最大输出电流可达400A,最高电压可达12V,确保地网分流后流过被测设备电流达到测试标准要求;
4.无线电流钳采用钳式开口设计,适用于狭窄空间,同时采用无线方式进行数据传输,减少现场接线,高效安全;
5.采用自发光OLED高清液晶屏,无视觉死角和背光问题,满足户外强光应用场合;
6.支持微信小程序和语音播报功能;
7.适用于GIS和敞开式开关设备。
咨询热线:400-8818-755
 相关产品
Related Products
  • 图文介绍
  • 产品概述
  • 技术参数
  • 扩展资料

国电西高国电西高国电西高国电西高


产品概述
GDHL-400E GIS回路电阻测试仪共包含两种测试模式,即传统回阻仪模式和智能测试模式,其中智能测试模式又分为单边分流模式和双边分流模式。传统回阻仪模式需要拆解被测开关两侧接地排的其中一侧,以避免地网分流的影响。智能测试模式在传统回阻仪模式的基础上,通过增加一路或两路电流传感器可以准确获得被测回路的实际电流,再根据欧姆定律可以精确检测开关或刀闸设备的回路电阻,不需要拆解接地排亦可以准确测出回路电阻,测试过程简单高效。
功能特点
1.集成“传统回阻仪模式”、“单边分流模式”和“双边分流模式”,满足不同应用需求;
2.“智能测试模式”无需拆解接地排,省时省力,大大缩减现场工作量,同时消除了“假接地”问题带来的人身和设备安全隐患;“智能测试模式”在不拆解接地排的条件下依然可以精确测量开关回路电阻;
3.主机电源采用恒流限压模式,输出电流可以分档调节,最大输出电流可达400A,最高电压可达12V,确保地网分流后流过被测设备电流达到测试标准要求;
4.无线电流钳采用钳式开口设计,适用于狭窄空间,同时采用无线方式进行数据传输,减少现场接线,高效安全;
5.采用自发光OLED高清液晶屏,无视觉死角和背光问题,满足户外强光应用场合;
6.支持微信小程序和语音播报功能;
7.适用于GIS和敞开式开关设备。
技术参数


测试性能指标

测量范围

0~10mΩ

测量精度

传统回阻仪模式:±(示值×0.5% +0.1μΩ)

单边或双边分流模式:±(示值×1% +0.5μΩ)

分辨率

0.1μΩ

测试时间

不超过10

测量次数

≥200(5V/100A放电功率,满电量起),支持边充电边测试

存储深度

999次历史数据

主机参数

额定功率

4.8kW(Pmax)

输出电压

12V(Udcmax)

输出电流

DC100A/200A/300A/400A 可调

供电方式

内置锂电池供电,支持快充模式

人机交互

自发光OLED液晶屏,支持数据语音播报功能

数据处理

支持BLE4.0协议蓝牙传输,适配微信小程序

通讯方式

与无线电流钳通过LoRa连接

保护功能

过流/过压/过热/电池过充/电池过放保护

外形尺寸

258mm()×165mm()×380mm()

重量

9kg

充电器参数

输入电压

AC220V

充电模式

三段式充电法,恒流-恒压-浮充

输出电流

10A

输出电压

12.6V

LED标识

红灯正在充电,绿灯充电完成

保护功能

短路/过流/过压/过热/反接保护

外形尺寸

170mm×90mm×50mm

重量

0.95kg

无线电流钳参数

测量方式

钳形霍尔,非接触测量

测量范围

DC 0~400A

测量精度

±(示值×1% +0.1A)

分辨率

DC 0.1A

显示方式

液晶,尺寸为32mm×15mm

LED标识

电源、充电、充满、低电量

供电方式

内置锂电池供电

电源适配器

5V/1A

充电器接口

TypeC

钳口尺寸

Φ68mm

外形尺寸

215mm×65mm×34mm

重量

0.5kg

附件

功率线

红黑共两根,导线截面积25mm2,长度15m

测试线

红黑共两根,导线截面积2mm2,长度15m

接地线

专用接地导线,长度5m

天线

专用无线天线1

USB充电器

5V/1A

USB充电线

长度1m

机箱尺寸参数

主机机箱

460mm()×360mm()×190mm()

线箱

460mm()×360mm()×190mm()
