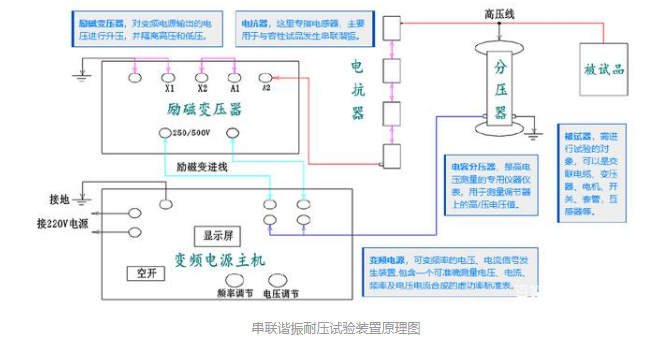

干货|变频串联谐振耐压试验装置（原理图）

　　在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。当电路发生串联谐振时电路的阻抗Z=√R=R，电路中总阻抗最小，电流将达到最大值。

　　目前，变频串联谐振耐压试验装置主要用于交流耐压试。

国电西高GDTF系列变电站变频串联谐振耐压试验装置

　　众所周知，交流耐压试验是高压电力设备试验中非常重要的一项试验。而进行交流耐压试验，选择合适的试验设备又是重中之重。目前交流耐压试验设备主要有两种：高压试验变压器和串联谐振试验设备。

　　高压试验变压器

　　高压试验变压器一般分为两个系列：一个系列高压侧电流为1～2A，一个系列高压侧电流为0.1～0.2A，试验时根据电压、电流、频率、容量四点要求选择合适的试验变压器，计算方法参考如下：

　　Ps=Us2wCx

　　Is=UswCx

　　该方法缺点主要是试验电压较低。

　　为了解决试验电压较低的缺点，可以采用串级试验变压器来提高试验电压，但利用率下降，比如两台试验变压器串联，使用效率为66.7%，三台试验变压器串联其效率为50%，级数越多，效率越低，一般不会采用三级以上的试验变压器串联，况且不宜搬运。

　　总之，运用试验变压器进行交流耐压试验，缺点是试验电压较低，试验变压器容量有限，很难满足高电压等级电力设备的交流耐压试验要求，一般用于实验室。

　　利用变频串联谐振耐压试验装置进行交流耐压试验，可以弥补试验变压器的一些缺陷，满足现场对大容量电力设备的交流耐压试验要求。

　　串联谐振试验设备可以通过调节电感、电容、频率，或者调解其中的两者来实现。以前串联谐振试验设备主要是调解电感，但目前已调解频率为多，此时除了考虑试验电压和容量外，还应该注意试验加压间。

　　加压时间标准：当试验电源频率小于或等于2倍额定频率时，试验加压时间为60s；当试验电源频率大于或等于2倍额定频率时，试验加压时间按如下计算

　　t=120×fn/f

　　式中：t——试验加压时间fn——额定频率f试验频率

　　切记：如果试验电源频率大于2倍额定频率时，试验加压时间不小于15s。
