大电流发生器做温升试验有哪些准备工作要做?
阅读次数:

大电流发生器做温升试验测试原理采用直接负载法,即让电气设备带实际负荷运行,测量其各种电量和各部分温升,通过温升试验来检查绝缘材料及结构件的老化和损坏。

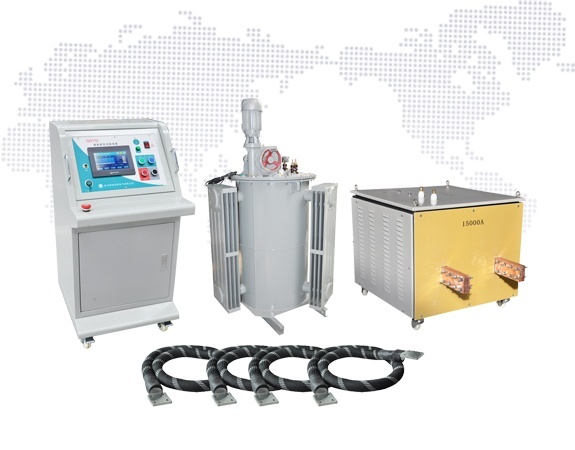

国电西高GDSL-A系列 智能大电流发生器





大电流发生器温升试验的基本要求



(1)为了使温升试验测量的数据准确,测量定子电量用的表计的准确度不得低于0.5级,测量转子的不得低于0.2级。



(2)发电机的温升试验是一项时间较长的热稳定试验,每一种负荷试验均要求转子电流保持稳定,变化范围不应超过1%试验电流;定子电压、电流及功率也尽可能保持稳定和三相平衡,其变化范围不应超过3%试验值。为此,在试验期间应将电压自动调整器切除,功率因数要保持额定值。



(3)大电流发生器试验期间冷却介质的温度θ0应为额定值或接近额定值,呐國电西高在每一种试验负荷下冷却介质的温度变化不超过1K。



试验时,在每一种负荷下,均稳定1h后,每隔15min或20min测量一次各被测电量和温度,一直到稳定为止。所谓热稳定,是指电机各部分的温度在1h内的变化不超过2K,达到热稳定所需要的时间,随电机的型式和容量而定,一般约需3-4h。



大电流发生器温升试验前的准备工作



(一)熟悉技术资料



大电流发生器试验前,参与的试验人员应熟悉电气设备制造厂提供的说明书和有关技术资料,特别要弄清设备绕组的绝缘机构、绝缘等级、各部分允许温度(温升)的规定值、运行条件及测温元件的埋设位置等。



(二)制订试验方案



大电流发生器根据所掌握的情况,有关技术人员共同协商制定大电流发生器温升试验方案。



(三)测量定子和转子绕组的直流电阻



在进行发电机温升试验时,发电机定、转子绕组的冷态直流电阻,在温升试验中是很重要的基础数据。这是因为在带电测量定子、转子绕组的平均温度时,要用冷态的电阻作基准值,换算绕组的平均温度,所以其测量值直接影响温升试验的准确性。因此,试验前要测准直流电阻值。
