工频耐压试验装置具体操作步骤

　　一般来讲，耐压测试主要目的是检查绝缘耐受工作电压或过电压的能力，进而检验产品设备的绝缘性能是否符合安全标准。而工频耐压测试是指对各种电器装置、绝缘材料和绝缘结构的耐受电压能力进行的测试。

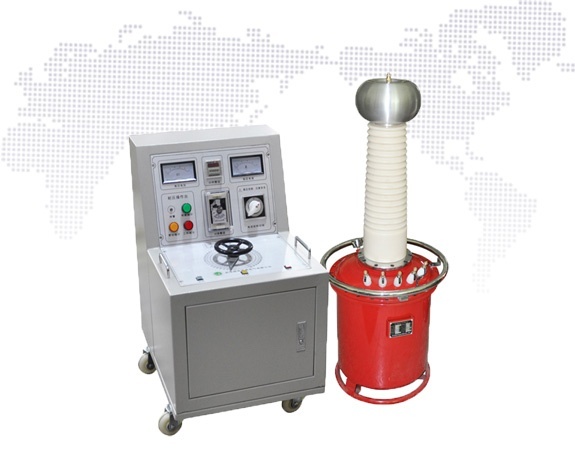

国电西高GDYD-M系列工频耐压试验装置

　　工频耐压试验装置用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。国电西高工频耐压试验装置广泛适用于高低压电机、高低压电器、仪器表、家用电器、继电器等行业产品的工频耐压试验。工频耐压试验仪的操作需要使用者严格按照相关规范进行，其中比较关键的几步包括：

　　1、操作前应根据被试品品的容量及电压等级，调整好电流继电器。

　　2、按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责安全的人员在场指导。

　　3、操作前应根据被试品所需调节交直流电压输出，交流测试时，按钮开关调到向上做交流测试，直流测试时，停止状态按钮开关向下启动调压直流测试。

　　4、合上电源开关，按下启动按钮接触器吸合，调压器带电，停止信号灯灭，启动信号灯亮，此时可以进行升压试验。

　　5、顺时针旋动调压器手柄并密切注视电压表（以每秒1KV的速度升压）当升压至被试品规定的耐压值时应及时按下计时按钮，并密切注视被试品情况。

　　6、被试品规定的耐压时间时被试品无异常，表示被试品耐压合格，此时应将调压器手柄逆时针方向旋动使调压器归零。并按下停止按钮，切断电源。

　　7、当达到被试品规定的耐压时间时台（箱）内会发出报警声，表示被试品耐压合格，此时应将调压器手柄逆时针方向旋动使调压器归零。并按下停止按钮，切断电源。

　　8、升压或耐压试验过程中，如出现过电压，应及时逆时针旋动调压器旋钮使电压回到规定值。
