GDKC-15系列

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

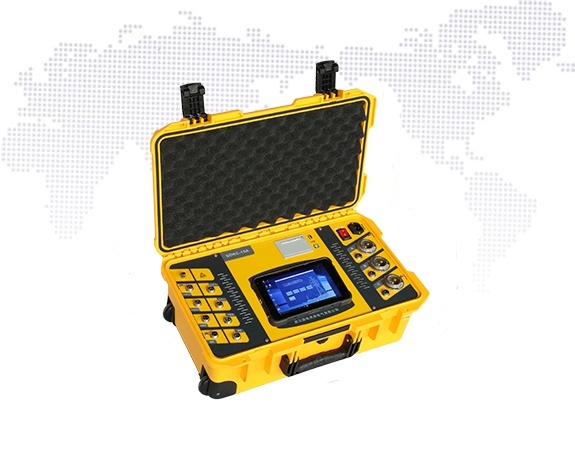

断路器综合测试仪

断路器综合测试仪

 高压断路器是电力系统中最重要的控制设备之一。电网中高压断路器的运行数量最多,运行条件和技术要求比较复杂,其运行可靠性不仅关系到高压断路器本身,而且影响到其它设备乃至整个电网。高压断路器的性能测试包括机械特性测试、主回路接触电阻测试,以前在测试时需要多台设备分别进行换线操作测试,耗时费力。




    国电西高自主研发的GDKC-15系例高压开关综合测试仪采用速慧(smart quick)智能化电力测试系统(软著登字第1010215号、商标注册号14684781),HVHIPOT公司引进国际先进的检测技术研发生产,综合测试系统将机械特性测试功能、主回路接触电阻功能集成在一台设备里,根据不同的配置型号可对双端接地开关、石墨触头开关、金属触头开关断口、带合闸电阻开关的机械动作特性做全功能测试,同时还可对高压断路器三相主触头接触电阻同时进行测试,使用方便性价比高是目前市场上最高端的高压开关综合测试设备。

咨询热线:400-8818-755
国电西高国电西高国电西高

技术特点

 高压断路器是电力系统中最重要的控制设备之一。电网中高压断路器的运行数量最多,运行条件和技术要求比较复杂,其运行可靠性不仅关系到高压断路器本身,而且影响到其它设备乃至整个电网。高压断路器的性能测试包括机械特性测试、主回路接触电阻测试,以前在测试时需要多台设备分别进行换线操作测试,耗时费力。




    国电西高自主研发的GDKC-15系例高压开关综合测试仪采用速慧(smart quick)智能化电力测试系统(软著登字第1010215号、商标注册号14684781),HVHIPOT公司引进国际先进的检测技术研发生产,综合测试系统将机械特性测试功能、主回路接触电阻功能集成在一台设备里,根据不同的配置型号可对双端接地开关、石墨触头开关、金属触头开关断口、带合闸电阻开关的机械动作特性做全功能测试,同时还可对高压断路器三相主触头接触电阻同时进行测试,使用方便性价比高是目前市场上最高端的高压开关综合测试设备。

产品参数

功能

型号

GDKC-15A

GDKC-15B

GDKC-15C

GDKC-15D

GDKC-15E

GDKC-15F

GDKC-15G

GDKC-15H

金属触头断口

12

12

12

12

12

12

12

12

合闸电阻


6

6

6

6

6

6

6

石墨触头




3

3

3

3

6

双端接地





3

3

3

6

动态电阻

1

1

3

3


3

3

6

静态电阻

1

1

3

3


3

3

6

接地电阻







3

6

1、使用环境

输入电源 220V±10% 50Hz±10% 大气压力 86~106kpa

温 度 -10~40℃ 湿 度 ≦80%RH

2、安全性能

绝缘电阻 >2MΩ

介电强度 电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧。

3、基本参数

时 间: 量程 20000.0ms 最小分辩率0.01ms

    ① 200 ms档位 误差0.5%

② 2000 ms档位 误差0.5%

      ③ 20000 ms档位 误差0.5%

合闸电阻:量程 10 KΩ 最小分辨率 1Ω 误差0.5%

石墨触头:量程 200 ms 最小分辨率0.1ms 误差0.5%

双端接地:量程 200 ms 最小分辨率0.1ms 误差0.5%

静态电阻:量程 1uΩ-10mΩ 最小分辨率0.01uΩ 误差0.5%

测试电流DC 50A、100A(三相同测)

速 度:量程  20.00m/s 最小分辩率0.01m/s

  ① 0-2m/s以内 误差0.5%

② 2m/s以上 误差0.5%

行 程:

量 程 最小分辩率 误差

50.0mm 0.1mm 0.5%

300.0mm 1mm

600.0mm

电 流: 最大量程 20.00A 最小分辩率0.01A

输出电源: DC0~300V数字可调/20A(瞬时工作),最小分辨率1V。

外形尺寸: 360mm(L)×280mm(W)×300mm(H)

重  量: 10kg
