变频串联谐振耐压试验装置主机找不到谐振点怎么办
阅读次数:

  串联谐振试验装置:就是做耐压试验的设备,它是为了满足大容量的被试品要求,而研发的设备。它是一套组合设备,为了耐压试验能顺利准确地进行,更为了提高产品性价比,针对不同被试品,串联谐振装置的组件是不同的。所以,请务必准确选型,您可拨打热线电话【400-8818-755】,或直接点击右测“在线交流”,联系国电西高技术部为您量身制定选型方案。



  串联谐振试验装置:就是做耐压试验的设备,它是为了满足大容量的被试品要求,而研发的设备。它是一套组合设备,为了耐压试验能顺利准确地进行,更为了提高产品性价比,针对不同被试品,串联谐振装置的组件是不同的。

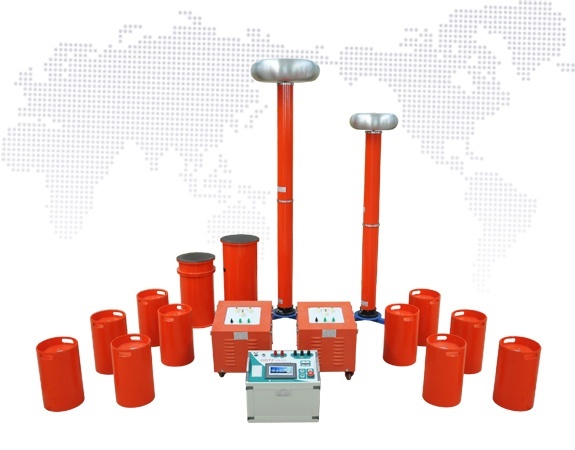

国电西高GDTF系列 变电站变频串联谐振耐压试验装置





  变电站变频串联谐振试验装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWM数字式波形发生芯片,频率分辨率为16位,在20~300Hz时频率细度可达0.1Hz,同时采用了正交非同步固定式载波调制方式,确保在整个频率区间内输出波形良好;功率部分采用了先进的IPM模块,确保仪器稳定和安全。



  变频串联谐振耐压试验装置主机找不到谐振点



  原因:



  系统谐振点在主机的输出频率范围之外;系统接线错误;系统未可靠接地;高压采样反馈信号开路或连接不可靠;试品有故障。



  排除方法:



  1)检查每一只电抗器的通断;



  2)检查励磁变压器的高低压线圈的通断;



  3)检查接地装置可靠,接地连接线是否有断开点;



  4)检查分压器的信号线的通断;



  5)检查分压器的高低压电容臂的通断;



  6)装置自身升压时没有谐振点,还需要检查补偿电容器的通断。
