直流高压发生器给电缆耐压试验的操作方法

　　直流高压发生器仪器选用先进技术的元器件，使仪器更可靠、更稳定，倍压筒体积小，容量大，过载能力强，便于现场作业试验。视质量和信誉为生命，不断提高科技水平，以满足用户的需要。直流高压发生器可做电力电缆直流耐压和泄漏试验，避雷器和氧化锌避雷器电导电流和1mA参考电压试验。國电西高直流高压发生器在做耐压上和交流耐压上基本是保持一致的，只是输出的电压将交流换为了直流，所以在电缆的处理上也保持一致。将电缆的近仪器端的一相电缆（三相电缆为例）接直流高压发生器倍压筒顶部的高压输出（连接线保持悬空状态），其他两相短接接地（如果有铠装屏蔽也需要接地）；电缆的对端保证三相电缆都处于悬空和大间距状态。

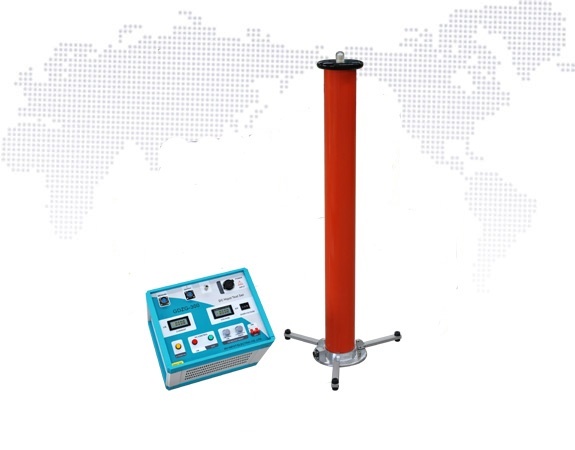

国电西高GDZG-300系列 直流高压发生器

　　将直流高压发生器的控制箱和倍压筒按要求连接。中频输出接倍压筒的中频输入，直流高压发生器控制箱和倍压筒的接地都需要接地。在倍压筒顶部高压输出与电缆的高压连线间串入限流电阻，即将限流电阻扭入倍压筒顶部再接上与电缆之间的高压输出线。如果需要查看泄露电流，则将表接到限流电阻上端在接上高压输出即可。

　　将控制箱通电，把控制箱的升压旋钮都逆时针旋转到零位灯亮起，按下启动按钮。顺时针旋转控制箱升压旋钮，调整到仪器高压表显示试验所需要的试验电压即可。保持耐压一定时间，试验完成后，逆时针旋转升压旋钮降压到零位，按下停止键并切断电源。然后使用放电棒进行安全放电，完全放电之后才能进行拆线操作，依次按此步骤要求完成电缆其他相的耐压试验。
