GD-3134E智能带电电缆识别仪(管线仪)
GD-3134E

智能带电电缆识别仪(管线仪)

 相关产品
Related Products

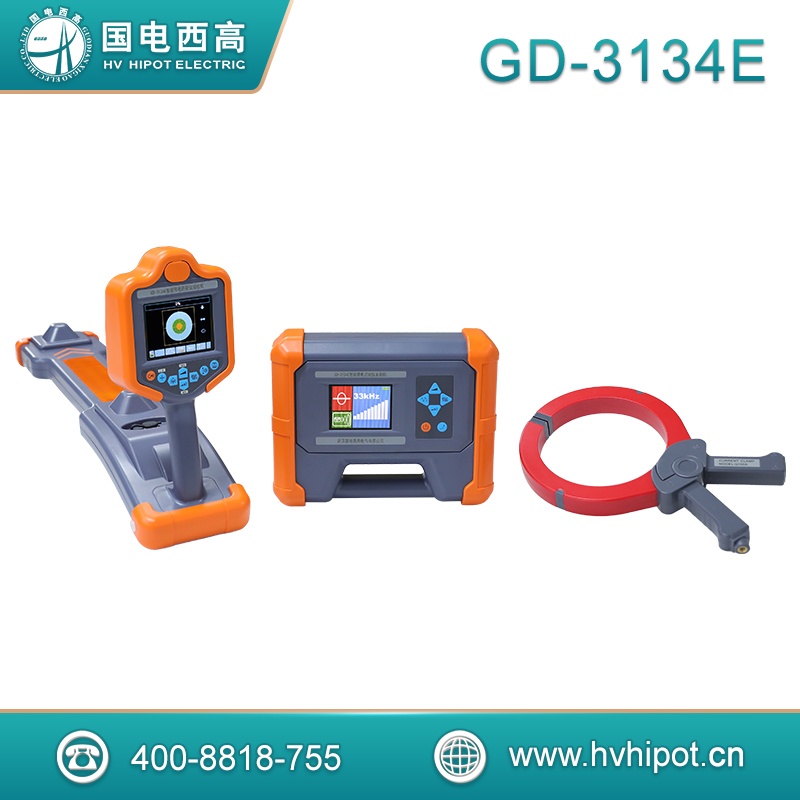

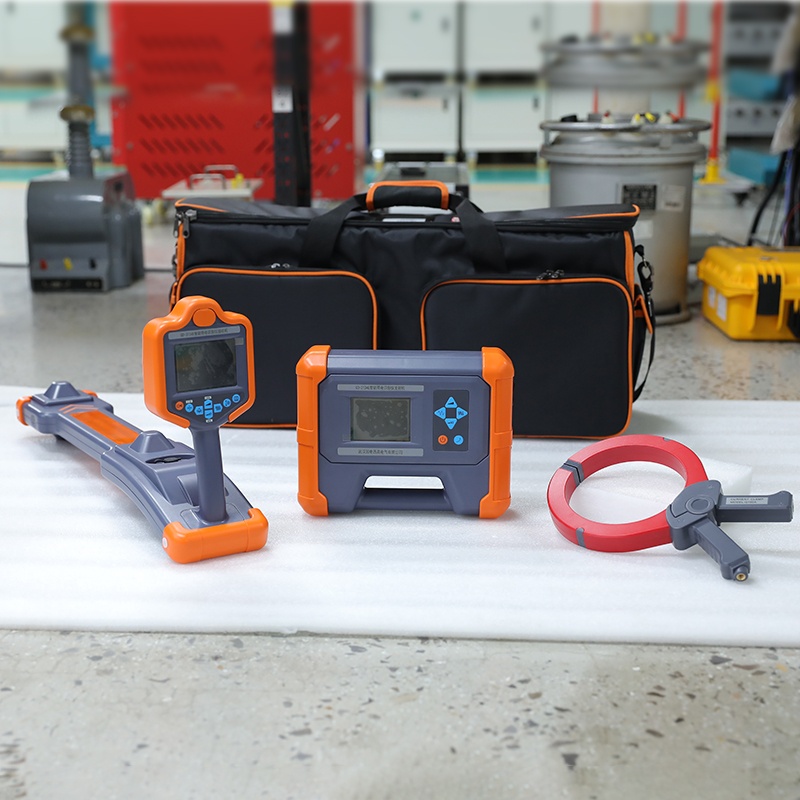

GD-3134E是一套高性能专用地下电缆路径探测及识别仪,由信号发射机和接收机组成,可用于地下电缆及金属管线的路径探测、深度测量和管线普查,配合多种选配附件,可以进行唯一性识别,以及管道绝缘破损和部分类型电缆故障的查找。

性能和特点
1,多种功能合一: 路径探测 + 电缆识别 + A字架查障。
2,彩屏罗盘显示:透视地下管线一览无余。
3,超高灵敏度,0.5Hz超窄带宽接收,高度抗干扰。
4,跟踪正误提示:排除邻近管线干扰。
5,增强型测深:实时精准深度测量。
6,测深辅助传感器:信号畸变提醒。
7,多种被动探测频段:AFB全频被动探测,工频频段,射频频段。
8,AFB全频被动探测:无需选择频段,自动分析全频段信号,智能,方便。
9,高性能发射卡钳:向运行电缆耦合信号。
10,唯一性识别:使用柔性卡钳,操作方便,高度可靠,具有电流测量功能。
11,跨步电压探测:对地绝缘破损点查找。
12,大功率数字功放发射,全自动阻抗匹配,自动保护。
13,发射机多种信号输出方式:直连输出、卡钳耦合、辐射感应。
14,发射/接收全数字化处理,稳定可靠。
15,内置大容量锂离子电池组,欠压自动关机,长时间无操作自动关机。
16,发射机具有辅助电源接口,外接电源支持更长运行时间。
17,IP65高等级防护。
18,USB-C氮化镓快充。







技术指标

A.发射机
1.输出方式:直连、卡钳、辐射、查障升压器
2.输出频率:640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
3.输出功率: 15W max,10档可调
4.阻抗匹配:全自动
5.过压过流保护:全自动
6.人机界面:320×240彩色LCD,阳光可视
7.电源:内置锂离子电池组,标称7.4V,>6Ah
8.辅助电源接口:DC7~15V,2A
9.充电器:AC100-240V,50/60Hz,USB-C口PD快充。
10.体积:280×220×90mm;质量:2.3kg
11.防护:IP65

12.使用条件:-25℃-60℃,<90%RH,<4500m


B.接收机

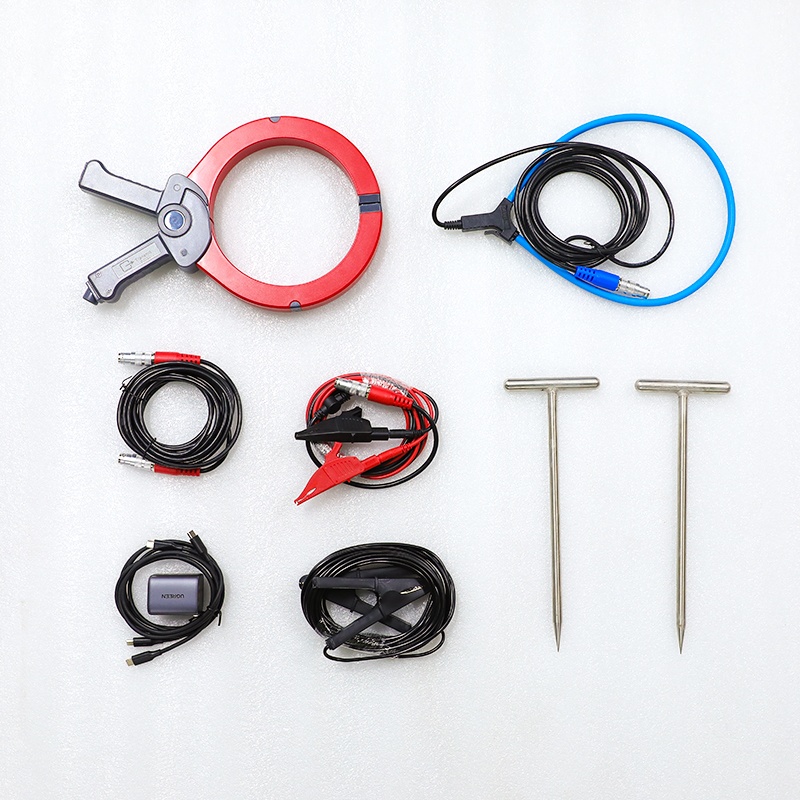

1.接收方式:内置线圈、柔性卡钳、听诊器、A字架
2.探测模式:直连、卡钳、辐射、查障升压器宽峰、窄峰、谷值、历史曲线、峰谷扫描
3.主动频率:640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
4.被动频段:AFB全频被动探测、工频频段、工频2/5/9次谐波、5~15k、15~25k、25~40k
5.人机界面:320×240彩色LCD,阳光可视
6.电源:内置锂离子电池组,标称7.4V,>3Ah
7.充电器:AC100-240V,50/60Hz,USB-C口PD快充。
8.体积:680×120×277mm;质量:2.0kg
9.防护:IP65
10.使用条件:-25℃-60℃,<90%RH,<4500m
