变频串联谐振耐压试验装置怎样安全接地接线?

阅读次数:

  变频串联谐振试验装置进行电缆耐压试验时,由于被试电缆的电容量较大,若在试验时试品击穿或发生高压弓|线对地放电,在电缆的接地端处,试验接地线和控制箱外壳等处,可能会产生暂态过电压。

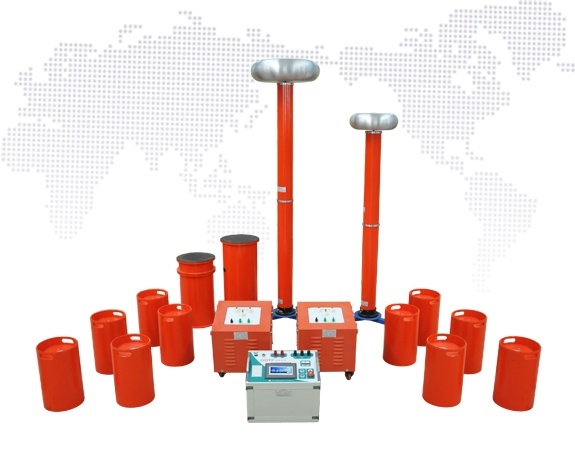

国电西高GDTF系列变电站变频串联谐振试验装置



  变频串联谐振试验装置已在控制箱和主要部件内,采取多重暂态过电压保护措施,能保证设备的正常工作。此外,在试验接地线布置方面还应注意采取下列保护措施:

  1、试验设备(谐振电抗器、分压器、励磁变压器等)应尽量靠近被试电缆头,减少试验接地线的长度,即减少接地线的电感量。

  2、采用专配的一点接地式试验接地线组。特别注意试验接地线应尽可能的短,不要任意延长接地线长度。

  3、串联谐振试验时操作人员除接触调谐、调压绝缘旋钮外不要触及控制箱金属外壳,否则在高压侧击穿或放电时,可能有轻微的刺痛感。有条件时,國电西高建议操作人员站在橡胶绝缘垫上工作。

  4、试验变压器有800V、1000V、1500V三个端子,当系统所需高压小于15kV时选用800V端子,当系统所需高压大于15kV小于60kV时选用1000V端子,当系统所需高压大于60kV时选用1500V端子。
