电缆交流耐压用串联谐振试验装置有哪些优势

阅读次数:

  串联谐振试验装置除了能够进行10kV电缆交流耐压试验,也可对其它电气设备进行交流耐压试验。相比之下,10kV的电缆交流耐压有什么优势呢?

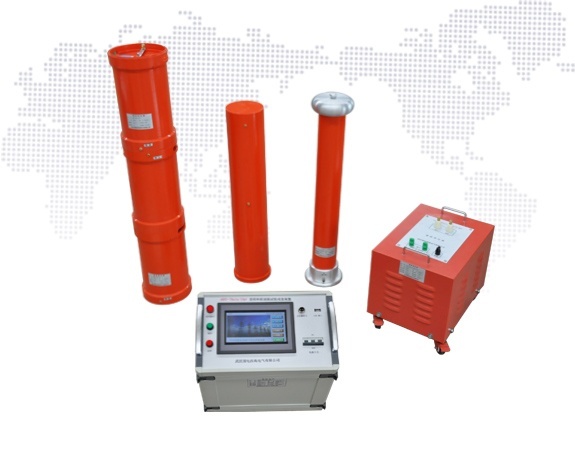

国电西高GDTF系列电缆变频串联谐振试验装置



  一、所需电源容量大大减小。电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此,试验所需的电源功率只有试验容量的1/Q。

  二、设备的重量和体积大大减少。串联谐振电源中,省去了笨重的大功率调压装置和普通的大功率工频试验变压器。

  三、改善输出电压的波形。谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿。

  四、防止大的短路电流烧伤故障点。在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q。

  五、不会出现任何恢复过电压。

  串联谐振除了适用于10千伏、35千伏、110千伏、220千伏、500千伏电力电缆交流耐压试验。还适用于60千伏、220千伏,500千伏组合电器交流耐压试验。适用于大型变压器,发电机组工频耐压试验;电力变压器感应耐压试验;接地电阻测量。
