GDPD-313P/314P手持式开关柜局放检测仪
GDPD-313P/314P

手持式开关柜局放检测仪

 相关产品
Related Products









· 用于检测和测量开关柜中的瞬时接地电压放电和表面放电;
· 可在液晶屏上实时显示放电波形和放电量;
· 采用“手枪”便携式设计,可以直接在开关柜外壳扫描检测;

· 对开关柜的运行不产生任何影响和无任何损害,同时对测量的信号进行TF卡存储和回放观察,配供的耳机可以听到放电的声音。


手持式开关柜局放检测仪用于检测和测量开关柜中的瞬时接地电压放电和表面 放电,并在液晶屏上实时显示放电波形和放电量。该仪器采用手枪便携式设计, 可以直接在开关柜外壳扫描检测,对开关柜的运行不产生任何影响和无任何损 害,同时对测量的信号进行 TF 卡存储和回放观察,并利用配供的耳机可以听到放电的声音。





GDPD-313P GDPD-314P
主机 显示屏: 4.3 寸彩色 TFT LCD 电容式触摸屏 主机 显示屏: 4.3 寸彩色 TFT LCD 电容式触摸屏
信号输入通道: TEV×1,空气耦合式超声波×1 信号输入通道: TEV、HFCT/UHF×1,空气耦合式超声波×1
电源接口: DC 12V 电源接口: DC 12V
耳机接口: 3.5mm 耳机接口: 3.5mm
数据存储: 支持 TF 卡存储导出 数据存储: 支持 TF 卡存储导出

电池:

12V,2500mAH

电池:

12V,2500mAH
操作时间: 大于4小时 操作时间: 大于4小时
重量: <1kg 重量: <1kg
尺寸:

机身尺寸: 240mm×240mm×80mm
手柄尺寸:146mm×46.5mm×40mm

尺寸: 机身尺寸: 240mm×240mm×80mm
手柄尺寸:146mm×46.5mm×40mm
TEV 测量 传感器类型: 电容耦合式

TEV、HFCT/UHF

测量

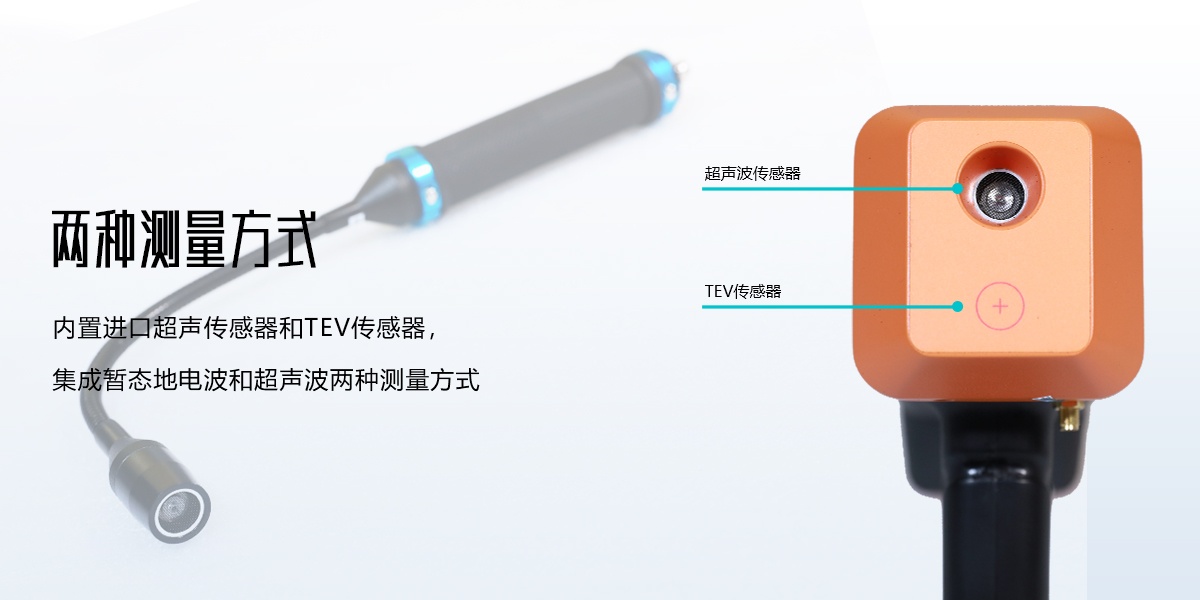

内置TEV传感器
传感器安装方式: 内置式 频率范围: 10MHz~100MHz
频率范围: 10~100MHz 测量范围: 0~50dB
测量范围: 0~50dB 精度: ±1dB
精度: ±1dB 分辨率: 1dB
分辨率: 1dB 外置HFCT传感器

超声波测量

传感器类型: 空气耦合式 频率范围: 500kHz~30MHz
传感器规格: 内置式/外置式 检测灵敏度: 10pC
谐振频率: 40kHz±1kHz 分辨率: 1pC
测量范围: -10dBuV~70dBuV 信号传输方式: 50Ω同轴电缆
灵敏度:

-68dB(40.0kHz 时,
0dB=1 Volt/μbarrms SPL)

外置UHF传感器
精度: ±1dB 频率范围: 300MHz~1500MHz
分辨率: 1dB 检测灵敏度: 1pC
电源 正常工作时间: 大于 4 小时 分辨率: 1pC
电池保护: 当测量到低电压时,请及时充电。 超声波测量 传感器类型: 空气耦合式

电池充电器

额定电压: 100-240V 传感器规格: 内置式/外置式
频率: 50/60Hz 谐振频率: 40kHz±1kHz
充电电压: 12V 测量范围: -10dBuV~70dBuV
充电电流: 0.5A 灵敏度: -68dB(40.0kHz时,
0dB=1 Volt/μbarrms SPL)
工作温度: 0-55℃ 精度: ±1dB
完全充电所需时间: 约7小时 分辨率 1dB
      电源 正常工作时间: 大于 4 小时
      电池保护: 当测量到低电压时,请及时充电。
      电池充电器 额定电压: 100-240V
      频率: 50/60Hz
      充电电压: 12V
      充电电流: 0.5A
      工作温度: 0-55℃
      完全充电所需时间: 约7小时
