油浸式试验变压器的使用方法

　　油浸式试验变压器除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表，便可组装成直流高压试验装置，可以测量高压直流泄漏电流。油浸式试验变压器的外壳以及操作系统的外壳必须可靠接地。试验变压的高压绕组的X端以及测量绕组的F端必须可靠接地。

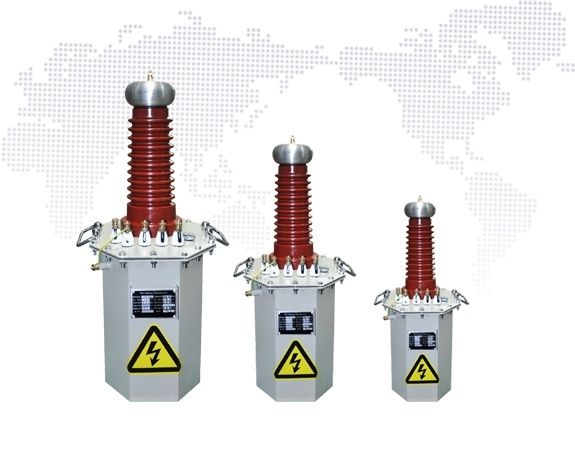

国电西高YD系列油浸式试验变压器

　　单台油浸式试验变压器使用

　　1、试验前，应将油浸式试验变压器的高压尾“山”端可靠接地，否则将危及人身与设备的安全。

　　2、操作前必须熟悉油浸式试验变压器与电源控制箱的电气原理及使用方法。

　　3、按油浸式试验变压器说明书所示接线图接线。

　　4、准备工作和安全措施就绪，油浸式试验变压器空试一次设备。

　　5、空试无异常情况之后，连接上被试品。

　　6、合上电源，控制箱（台）电源指示灯亮。

　　7、按下合闸按钮，合闸指示灯亮。

　　8、顺时针均匀加压，注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。

　　9、持续规定耐压时间并注视电流表及被试品。

　　10、耐压时间到，注视kV表并迅速将调压器回零。

　　11、用放dian棒经电阻放电，然后直接接地放电。

　　12、高压部分可能被充电部位一一放电，改变或拆除高压线引线，至此一次（相）试验终止。
