钳形接地电阻测试仪最大范围该如何使用？

　　钳形接地电阻仪在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。那么对于现场有特殊需求需要最大测量范围，那么如何如何使用钳形接地电阻测试仪测量最大范围呢？

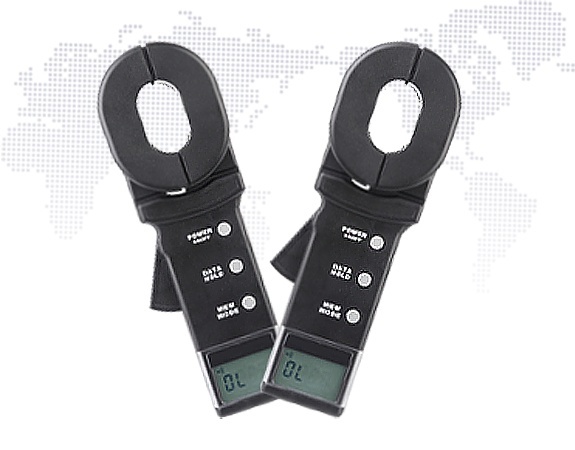

国电西高GDCR2000G钳形接地电阻测试仪

　　1．钳形接地电阻测试仪工作原理

　　①电阻测量原理

　　钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号，并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R。

　　②电流测量原理

　　钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。

　　2.钳形接地电阻测试仪参数特点

　　①测量范围广、分辨率高：量程从0.01Ω～1000Ω，分辨率0.01Ω，对0.7Ω以下接地电阻，也能准确测量。

　　②大容量数据储存：可储存200组测量数据。

　　③接地电阻测量范围：

　　双钳法：0.01Ω～1000Ω

　　地桩法：0.01Ω～1000Ω

　　3.钳形接地电阻测试仪正确使用方法

　　①开机前，扣压扳机一两次，确保钳口闭合良好

　　②按POWER键，进人开机状态，首先自动测试液晶显示器，其符号全部显示。然后开始自检，自检过程中依次显示'CAL6,AL5,CAL4'''CALO,OW'。当“our出现后，自检完成，自动进人电阻测量模式。

　　③自检过程中，國电西高提醒不要扣压扳机，不能张开钳口，不能钳任何导线。要保持钳表的自然静止状态，不能翻转钳表，不能对钳口施加外力，否则不能保证测量的准确度。

　　④自检完成显示“01-n"的同时还闪烁显示.)))符号。

　　如何使用钳形接地电阻测试仪测量最大范围的关键是熟悉了解接地电阻的工作原理，在加上对参数的熟记，在使用时才能调整测量出自己所想要的测量结果。
