  第一种耐压试验电压,工频工作电压(试验变压器)。绝缘结构在其整个运行过程中,必须能够长期连续地承受工频最高工作电压,通常称之系统最高压相电压。

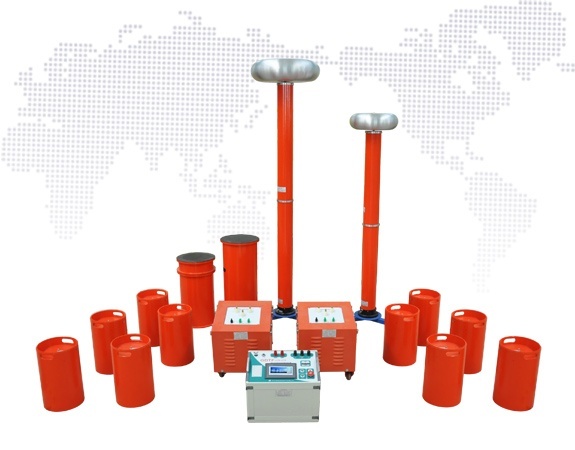

国电西高GDTF系列变电站变频串联谐振试验装置



  第二种耐压试验电压,暂时过电压(变频串联谐振耐压试验装置)。它包括习惯上所指的工频电压升高和谐振过电压。工频电压升高起因于空载线路的电容效应、甩负载和不对称接地。当突然甩负载后,由于电源只带一条空载的输电线路,而输电线路的对地容抗可用一个X表示,这样渡过电源内阻的电流就突变为容性电流,这个电流流过系统中的硬抗就造成了电压升高。因为这升了电压仍接近于50HZ交流电压,故称为工频电压升高。在近代的保护条件下,作用时间约为十分之几秒至1S。与长期施加的交流电压一样,对电力设备内绝缘老化及电力系统的绝缘结构影响很大。谐振过电压起因于铁蕊的非线性电感元件所引起的谐振,其幅值较高,持续时间较长,其频率可以是工频基波,也可以是高次或分次谐波。

  第三种耐压试验电压,操作过电压。它是由于电力系统中断路器动作(如切、合空载长线,切空载变压器等)产生的。这种过电压的波形很不规则,情况不同时变化甚大,可以是衰减振荡波,或是非周期性电压的冲击波同,作用时间约为10-2S,一般在1MS之内电压达最大值。我国电力系统中操作过电压的大致位数如下35KV为4.0倍。110KV~220KV为3.0倍,330KV为2.75倍,500KV为2.0倍。

  第四种耐压试验电压,雷电过电压(或外部过电压、大气过电压)。它是由于雷云放电产生的,幅值很高,作用时间约几到几十微秒,目前,我国对于雷电过电压的试验标准电压波规定为1.2/50us的全波。雷电过电压往往造成电力设备破坏。为保证电力系统的安全运行,对雷电过电压必须采取积极的预防措施。

  为了保证绝缘结构能够耐受上述四种电压的作用。绝缘结构必须经受冲击波耐压试验以及工频耐压试验的考验,并要求有足够的裕度。大量的试验研究表明,电压等级在220KV以下的电力设备,其冲击电压、操作波电压和工频电压这间有一定的等效关系,一般直接用工频电压去试验电力设备承受电力系统工频运行电压、工频电压升高的能力,并且习惯上用等效的工频电压试验波电压的能力。
