电缆识别仪的简单使用

阅读次数:

   电缆识别仪是用于在电力电缆架设、迁移维护以及故障处理中将某一特定电缆从一束电缆中识别出来的专用仪器。它在识别某一特定电缆时除了将电流方向作为标准,还将电流幅度值作为判断标准,这种双重判断标准更可能可靠准确地识别电缆。该仪器是一小型化手提式、紧凑型设备,装在铝合金箱内,由一个发生器,一个带卡钳的接收机及连线构成。

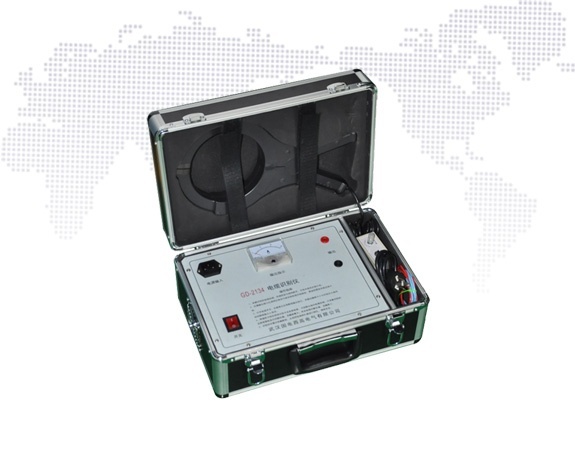

国电西高GD-2134电缆识别



  国电西高电缆识别仪使用方法:

  1、直连条件必须是停电电缆;至少知道电缆的一个端头,并将已知端头和系统分离包括解开零线和地线;

  2、信号施加此种方法下采用直连法施加信号;关闭发射机电源开关,将输出连接线插入发射机的输出线接口,红色夹子连接线芯,把地钎插入地中(若地面过硬,可浇上些水),黑色夹子夹在地钎上,并保证接触良好。地钎不要与其它线缆过近或跨过其它线缆。

  打开发射机电源开关,选择频率:发射机有四两种频率:低频、中频、高频、射频;频率选择后根据实际情况选择档位,发射机分为高档、中档、低档,一般情况下尽量选择比较低的档位,以节省电池的电量,选择完档位后仪器自动进行阻抗匹配,匹配完成后发射机显示稳定的当前的系统的故障阻抗,同时图标开始转动。

  注意:如果能将该电缆远端接地,则信号会更强,更方便识别。

  警告:决不能与带电电缆直接连接!在与电缆直接连接时一定要确定电缆已断电。
