GDD系列绝缘垫（毯）隔板试验电极装置
GDD系列

绝缘垫（毯）隔板试验电极装置

R
商标注册号24974762
TRADEMARK REGISTRATION
软著号2015SR123129
SOFTWARE COPYRIGHT
了解更多相关信息>
请勿冒用我司注册商标、产品外观及产品型号，违者将依法追究法律责任。
鼠标滚轮翻页查看更多
国电西高国电西高国电西高国电西高国电西高国电西高


· 电力行业标准DL/T976-2005《带电作业工具、装置和设备预防性试验规程》；
· 测试方便，反应灵敏；
· 试验平台采用铝合金材料作为支撑；
· 试验电极采用高强度金属板材；
· 抗氧化、耐磨、导电率高的特质；
· 进行工频耐压测试和表面工频耐压试验；
· 满足5kv--35kv不同电压等级的绝缘垫和绝缘板进行测试；
· 适用于2mm--12mm等不同厚度的绝缘垫。



操作方法
  • 将被试绝缘垫（毯）平铺在试验台面上，使地电极与被试品接触良好；
  • 将高压电极板压在被试品上，必要时可在高压极板上压一个重块。
  • 按要求将高压线和地线接到指定的接线端上，确认无误后方可进行升压。
  • 根据绝缘垫（毯）的级别升到上表规定的试验电压值，在规定的时间内试品没有出现击穿、闪络现象，可以判断试品合格。





技术指标

环境温度

-10℃-40℃

湿度

≤90%RH ，不结露、仪器不闪烁

连续运行时间

可连续

规格

高压电极： 500*500*5

地电极： 1500mm*1000mm*5mm

试验平台： 1500mm*1000mm*800mm

重量（ kg ）

42

试品最大尺寸

1500mm*1000mm

绝缘垫（毯）电气性能

级别

额定电压（ kV)

1min 工频耐压（ kV)

0

0.38

5

1

3

10

2

6 、 10

20

3

20

30

产品细节

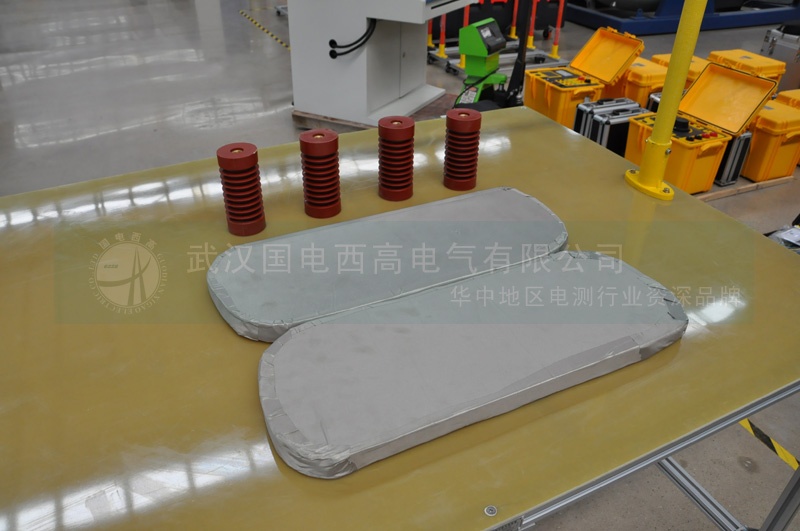

  • 绝缘垫（毯）隔板试验电极装置30kV绝缘垫（毯）试验电极装置
    30kV绝缘垫（毯）试验电极装置

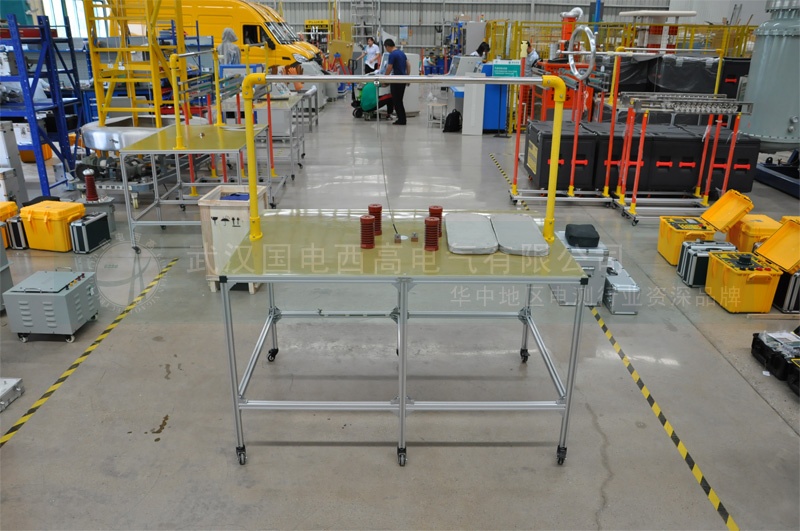

  • 绝缘垫（毯）隔板试验电极装置50kV绝缘垫（毯）试验电极装置
    50kV绝缘垫（毯）试验电极装置

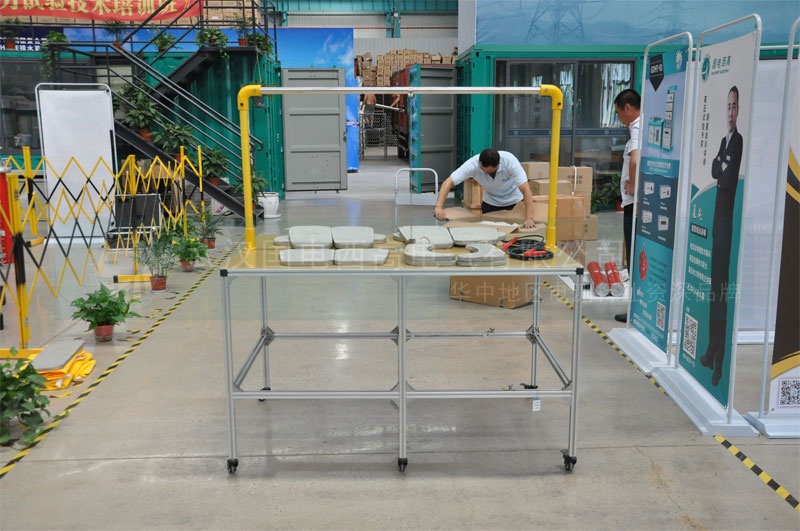

  • 绝缘垫（毯）隔板试验电极装置80kV绝缘垫（毯）试验电极装置
    80kV绝缘垫（毯）试验电极装置

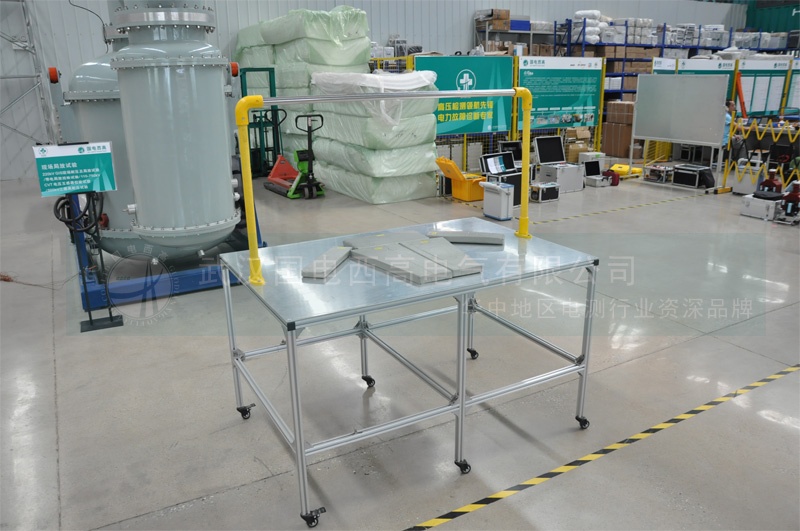

  • 绝缘垫（毯）隔板试验电极装置80kV绝缘垫（毯）配件
    80kV绝缘垫（毯）配件
