微机继电保护测试仪设置谐波的计算方式

　　电力工作者在工作中，经常需要用到谐波试验，但是在使用之前，需要先进行参数设置，如果参数设置不正确，很难达到测试精度，本文国电西高就以微机继电保护测试仪为例，来给大家简单介绍微机继电保护测试仪如何设置谐波计算方式。

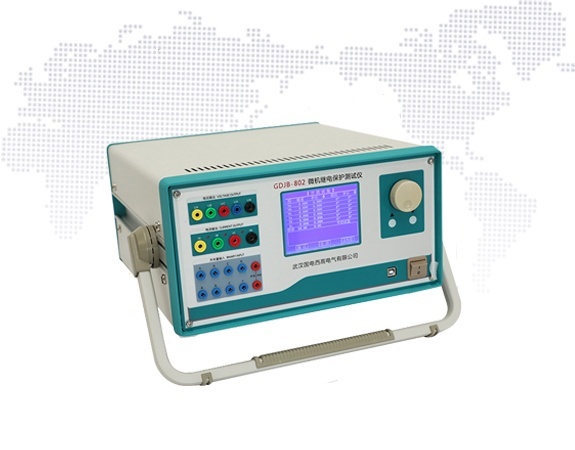

国电西高GDJB-802微机继电保护测试仪

　　在“参数设置”属性页中可以选择谐波计算的方式。

　　幅值计算：各电压、电流的各次谐波在界面上以“伏特”或“安培”为单位显示其值，测试仪输出的值为界面上实际显示的电压电流大小。

　　基波百分比计算：各电压、电流的各次谐波在界面上的“输出幅值”和“幅值步长”等于该相谐波值相对于该相基波值的百分数。比如，國电西高假设当前IA通道中基波电流为2A，其二次谐波为20。则折算成以“安培”为单位的幅值为：2×20%＝0.4(A)。变量的幅值步长也以基波的百分比表示。注意，基波的幅值仍为以“伏特”或“安培”为单位输出的电压、电流数值。

　　在“参数设置”属性页中设置试验操作方式，可选择“手动控制”、“自动递增”和“自动递减”三种方式。

　　如果在试验操作方式中选择了后两种操作方式，则可在测试方式中设置保护装置动作后的操作方式，可选择“动作后停止”和“动作后返回”两种方式。“动作后返回”时，输出量在从起点→终点的变化过程中，一旦程序确认继电器动作，则改变变化方向，向起点返回。“动作后停止”时，输出量在从起点→终点的变化过程中，一旦程序确认继电器动作，则结束试验。

　　如果在试验操作方式中选择了后两种操作方式，则可在“参数设置”属性页中设置两次变化之间的“间隔时间”。一般地，间隔时间的设置应大于继电器的动作（或返回）时间。

　　防抖动时间：当保护装置的动作接点闭合或打开时间小于该时间，则接点动作不被确认。

　　不同的厂家生产的微机继电保护测试仪试验方法都是大同小异的，电力工作者需要熟练掌握哦！
