交流耐压试验常见的几种试验电压

　　第一种耐压试验电压，工频工作电压（试验变压器）。绝缘结构在其整个运行过程中，必须能够长期连续地承受工频最高工作电压，通常称之系统最高压相电压。

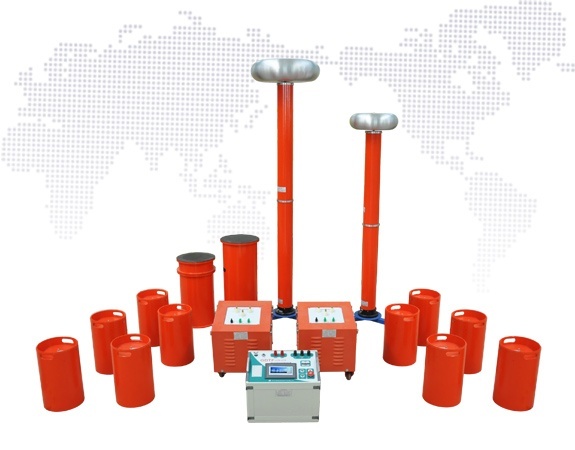

国电西高GDTF系列变电站变频串联谐振试验装置

　　第二种耐压试验电压，暂时过电压（调频串联谐振耐压试验装置/耐压测试仪）。它包括习惯上所指的工频电压升高和谐振过电压。工频电压升高起因于空载线路的电容效应、甩负载和不对称接地。当突然甩负载后，由于电源只带一条空载的输电线路，而输电线路的对地容抗可用一个X表示，这样渡过电源内阻的电流就突变为容性电流，这个电流流过系统中的硬抗就造成了电压升高。因为这升了电压仍接近于50HZ交流电压，故称为工频电压升高。在近代的保护条件下，作用时间约为十分之几秒至1S。与长期施加的交流电压一样，对电力设备内绝缘老化及电力系统的绝缘结构影响很大。谐振过电压起因于铁蕊的非线性电感元件所引起的谐振，其幅值较高，持续时间较长，其频率可以是工频基波，也可以是高次或分次谐波。

　　第三种耐压试验电压，操作过电压。它是由于电力系统中断路器动作（如切、合空载长线，切空载变压器等）产生的。这种过电压的波形很不规则，情况不同时变化甚大，可以是衰减振荡波，或是非周期性电压的冲击波同，作用时间约为10-2S，一般在1MS之内电压达最大值。我国电力系统中操作过电压的大致位数如下35KV为4.0倍。110KV~220KV为3.0倍，330KV为2.75倍，500KV为2.0倍。

　　第四种耐压试验电压，雷电过电压（或外部过电压、大气过电压）。它是由于雷云放电产生的，幅值很高，作用时间约几到几十微秒，目前，我国对于雷电过电压的试验标准电压波规定为1.2/50us的全波。雷电过电压往往造成电力设备破坏。为保证电力系统的安全运行，对雷电过电压必须采取积极的预防措施。

　　  为了保证绝缘结构能够耐受上述四种电压的作用。绝缘结构必须经受冲击波耐压试验以及工频耐压试验的考验，并要求有足够的裕度。大量的试验研究表明，电压等级在220KV以下的电力设备，其冲击电压、操作波电压和工频电压这间有一定的等效关系，一般直接用工频电压去试验电力设备承受电力系统工频运行电压、工频电压升高的能力，并且习惯上用等效的工频电压试验波电压的能力。

　　3～110kV电网继电保护装置可靠性规定

　　继电保护的基本原理是利用电力系统中的设备发生短路或异常情况时的电气量（电流、电压、功率、频率等）以及设备中液体、气体的速度、压力的变化，以反映这些无理量正常运行与故障时的变化为基础就构成了继电保护动作的基本原理，根据反应各物理量的不同就构成了不同原理的继电保护。
