国电西高GDS-50绝缘绳耐压装置使用说明

　　绝缘绳耐压试验/电极装置是依据电力行业标准DL/T976-2005《带电作业工具、装置和设备预防性试验规程》的要求基础上研制而成，产品各项指标均符合国标要求。对大地采用高耐压防水型绝缘杆作为支撑。试验电级板采用进口高强耐高压复合绝缘板材，此板材具有防潮、防火、高耐压重复性好等特性。

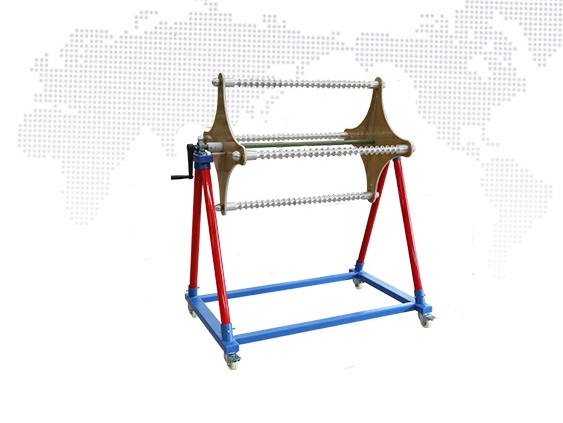

国电西高GDS-50绝缘绳耐压试验装置

　　在进行绝缘绳耐压试验时，需配合升压装置方可进行。试验时国电西高提醒按照上表规定的要求选择合适的电极间距（做110kV绝缘绳试验时，电极间距选择0.5m，试验电压升到规定电压的一半即110kV)，将绝缘绳一段固定在装置上铝棒一端，后沿着铝棒的凹槽按顺序缠绕在装置上，最好2个人配合操作。一个人转动装置，在装置的一端有安装把手，通过旋转把手带动装置旋转，一个人将绳子有序地缠绕在铝棒的凹槽上。

　　将绝缘绳绕好后，在装置上面一个固定槽，将插销通过固定槽将底座与旋转的试验架固定起来。

　　此时将其中一组铝棒对角接线端子接地，而另外一组铝棒对角接线端子接升压设备的高压输出端。接好后试验人员在安全距离内对绝缘绳升压耐压试验，在规定的耐压时间内，绝缘绳未出现击穿、闪络等现象，可以判定绝缘绳合格。

　　如绝缘绳较长，可分段多次试验。
