变压器直流泄漏测量试验方法步骤说明

　　试验前准备及仪器使用

　　直流高压发生器有两部分组成，控制箱和倍压整流装置。使用时用专用线将两部分连接起来。两仪器部分接地端子用专用接地线可靠接地，将放电棒也可靠接地，所有接地线应与被试品接地连接在一起，将过电压保护设定为试验电压1.1倍，防止升过电压。在有电场干扰环境试验时(如变电站内)，试验设备和被试品之间使用屏蔽线连接。接线要求同绝缘电阻测量。

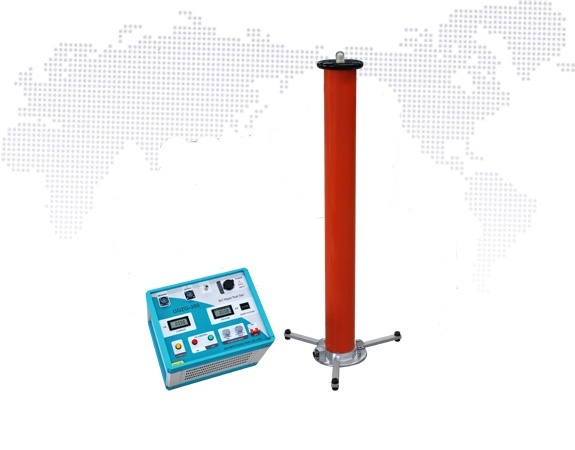

国电西高 GDZG-300直流高压发生器

　　仪器使用220V电源。

　　直流高压发生器接通电源预热1分钟后，打开高压开关转动升压旋钮升压。试验结束后，首先断开高压开关，使用放电棒对被试品放电。

　　直流高压发生器

　　试验过程与分析判断

　　试验电压如下：

　　绕组额定电压(kV)220，试验电压DC(kV)40;绕组额定电压(kV)110，试验电压DC(kV)40;绕组额定电压(kV)35，试验电压DC(kV)20;绕组额定电压(kV)≤20，试验电压DC(kV)10;

　　试验电压按上表执行。

　　升压速度应根据被试品电容量大小有所不同，主要控制微安表电流不应过大。电压升到后保持1分钟，读取电流值并做记录。

　　升压过程中遇有异常情况(如有放电声和较大的电晕声)应立即断开高压电源，将被试品接地放电检查接线。

　　为了减少电晕造成的泄漏电流增大在高压线路的接线应减少尖角和毛刺。

　　在夏季泄漏电流较大时，可在套管瓷瓶表面中部缠绕裸铜线连接高压发生器屏蔽线。

　　如果采取以上措施泄漏电流仍然很大时，应结合绝缘电阻测量和介质损耗测量进行综合分析。
