怎样防止变频串联谐振耐压试验装置产生过电压

　　变频串联谐振耐压试验装置是用于鉴定电气设备绝缘强度，它对于判断电气设备能否投入运行具有决定性的意义，也是保证设备绝缘水平。避免发生绝缘事故的重要手段。因为变频串联谐振试验装置能充分反映电气设备在交流电压下运行的实际情况，能真实有效的发现绝缘缺陷。

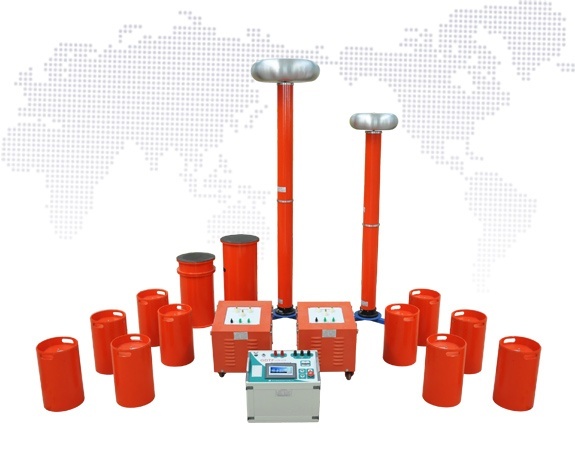

国电西高GDTF系列 变电站变频串联谐振耐压试验装置

　　变频串联谐振耐压试验装置由于采用的谐振原理，其是在系统回路中一定频率的电压与回路中的电容，电抗产生谐振，其电容（试品）两端产生谐振电压后，在进行升压，使电容两端的电压达到试验电压。

　　通过以上原理和现场的实际试验情况，一般变频串联谐振的的过电压发生于2种情况下，一种是在仪器寻找谐振点，产生谐振电压的过程中；一种是在升压到达试验电压的情况下。

　　在串联谐振找到谐振点并升压到试验电压的情况下，一般在试品耐压不合格或者现场环境没发生大的变化的情况下，试验是不会产生过电压保护或者其他故障。但是由于电网电压不是恒定的，电源输入电压是波动的，那么高压输出也是具有一定的波动性，此种情况可能会造成电压波峰出现过电压保护国电茜高如果出现电源电压波动，可以把调整仪器的过电压保护，把过电压保护设置相对较高，我们一般要求过电压保护设置到电压保护的1.1-1.2倍，此时设置到1.2倍基本没有问题。

　　以上为简单的问题，但是电压波动并造成过电压在设置好过电压保护是很难出现的。一般变频串联谐振试验成套装置的过电压在仪器的扫频阶段，也就是找到谐振点的过程中。使用过变频串联谐振试验装置的人员都知道，变频串联谐振试验装置找谐振点的过程中，其电压与频率的呈现抛物线一样的线性关系。系统默认找到z高电压，也就是抛物线的顶点作为谐振点。由于谐振原理中理论可以将低压电压谐振到80倍（由于品质因数等关系一般不超过30倍），变频串联谐振试验装置扫频时需要的电压一般为20-50V，通过激励变后的电压一般为几百伏。通过以上原理我们发现，如果我们需要的试品试验电压小于系统谐振是谐振点时的电压，系统可能在自动寻找谐振点时就出现过电压保护，此时整个变频串联谐振试验装置是无法及时耐压，试验也无法完成的。

　　而解决此问题的办法也相对比较麻烦，变频串联谐振试验装置不是产生不了试验电压，而是谐振电压高于试验电压，而我们知道系统默认谐振电压是抛物线的顶点，也就是说在抛物线上升到顶点或者顶点下降的过程中，都会有一个点和试验电压点是一致的。我们只需要试验变频串联谐振的手动试验，采用手动找频找到和使用电压一致的频率点再耐压就可以完美解决寻找谐振点的过程中的过电压问题。
