冲击电压发生器的三种标准波形

　　冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生各种电力设备试验所需要的波形，用于设备的检测试验。

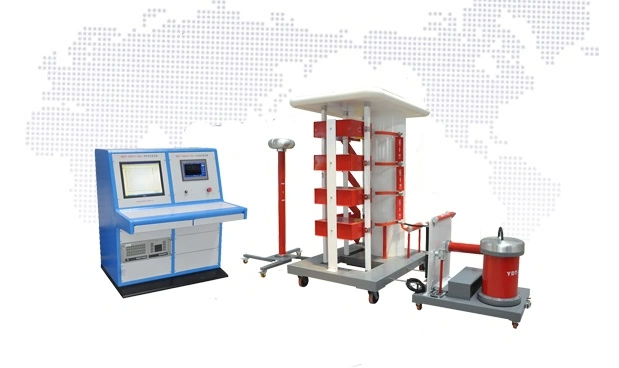

国电西高GDCY系列 雷电冲击电压发生器

 　　冲击电压发生器是一种产生脉冲的高电压发生装置。起初它只被用于研究电力设备遭受大气过电压(雷击)时的绝缘性能，后来又被用于研究电力设备遭受操作过电压时的色缘性能。所以对于冲击电压发生器，要求不仅能产生出现在电力设备上的雷电波形，还能产生操作过电压波形。

　　冲击电压的破坏作用不仅决定于幅值，还与波前陡度有关，对某些设备还要采用截波来进行试验。此外，冲击电压发生器还可以用来作为纳秒脉冲功率装置的重要组成部分，在打功率电子束和离子束发生器以及二氧化碳激光中，可作为电源装置。

　　冲击电压试验系统可发出各种形状的脉冲波形，但是根据试验研究的需要，按照有关国际标准和国家标准的规定，主要产生以下几种冲击电压波形：

　　1、标准操作冲击波形

　　2、标准雷电冲击波形

　　3、其他特殊的冲击电压波形，如特种作冲击波等。

　　对于冲击电压波形，主要规定了3个基本参数来描述波形的形状，即峰值电压、波头时间和波尾时间，为主要的波形的参数。

　　冲击电压发生器作用原理过程可被概括为“电容器并联充电，而后串联放电”。由并联变成串联是靠一组球隙来达到。要求这组球隙在点火球隙g1不放电时都不放电，一旦点火球隙g1放电，则顺序逐个放电。满足这个条件的，叫做球隙同步好，否则就叫做同步不好。充电电阻R在充电时起电路的连接作用，在放电时又起隔离作用。

　　国电西高说明一下冲击电压发生器的几项技术指标

　　1、冲击电压发生器的标称电压，发生器每级主电容的标称充电电压值与级数的乘积。其值一般为几百千伏至几千千伏。

　　2、冲击电压发生器的效率，发生器输出电压U2峰值与各级实际充电电压的总和之比。

　　3、冲击电压发生器的标称能量，发生器主电容在标称电压下的总储存能量。其值一般为几十千焦至几百千焦。
