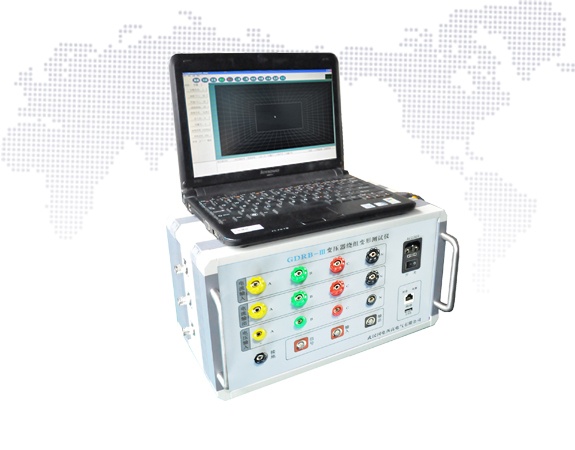

GDRB-III

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

变压器绕组变形测试仪

变压器绕组变形测试仪

 变压器绕组变形综合测试仪具有频率响应法及低电压短路阻抗法两种测试方法对大中型变压器的绕组进行测量、诊断,全面反映变压器的绕组特性,为全国首款业界领先技术的产品。
变压器绕组变形综合测试仪(频率响应法)用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器。采用频率响应分析法测量变压器的绕组变形,是通过检测变压器各个绕组的幅频响应特性,并对检测结果进行纵向或横向比较,根据幅频响应特性的变化程度,判断变压器绕组可能发生的变形情况。变压器绕组变形综合测试仪(频率响应法)由测量部分及分析软件部分组成,测量部分是由信号生成及信号测量组成的黑匣子,分析部分由笔记本电脑完成,测量部分通过网络与笔记本电脑连接。
该仪器采用三相或者单相测量方式,只需低压侧短接,高压侧非测试相无须短接,选择变压器绕组联结后,一次测量即可自动计算出每相的短路阻抗。仪器有低电流测试自动折算到额定电流功能,适合现场使用。仪器可同步测量电压,电流,功率,电源频率。

产品特点

变压器绕组变形综合测试仪(频响法)主要技术特色
  • 符合国家电力行业标准:DL/T911-2004 电力变压器绕组变形的频率响应分析法
  • 不对变压器进行吊罩、拆装的情况下就可以进行测试
  • 使用目前最为流行的扫频法进行测量
  • 本仪器可以对6kV以上的变压器进行测量
  • 采用分体式结构,测试主机与主控计算机之间采用USB连接,即插即用
  • 现场接线简单、使用方便
  • 测量动态范围宽:-100dB~20dB
  • 分析软件功能强大,软件、硬件指标满足国标DL/T911-2004
  • 测试主机与PC接口: USB接口。
  • 信号源:仪器自带一个通道信号输出作为扫频的激励信号;信号输出为标准正弦波,信号输出幅度可以软件调节,最大幅度Vpp:10V,信号输出阻抗为50Ω。
  • 两个采集通道,一个采集激励信号,一个采集响应信号,用于计算传递函数
  • 采集通道输入阻抗:1MΩ
  • 扫频测量范围:0.5kHz-2000kHz
  • 扫描方式:采用线性或对数分布的扫频测量方式
  • 扫描频率精度:信号源输出正弦信号的频率精度不大于0.01%
  • 扫频测量频点:1kHz-2000kHz,测量点数用户自定义,最大可达10000个点

变压器绕组变形综合测试仪(阻抗法)主要技术特色
  • 符合国家电力行业标准:DL/T-1093-2008
  • 测试精度高,电流、电压等基本参数的测试精度都优于0.1%。
  • 系统稳定性,抗干扰能力强,系统采用软件数字滤波、硬件抗混滤波抗干扰技术,使系统的测试稳定度及抗干扰能力都比同类仪器有很大的提高。
  • 三个独立的电压和三个独立的电流输入通道,测量通道采用16bit高度AD转换器,所有通道同步采集,使功率计算精度有根本的保障,变压器绕组变形测试仪(阻抗法)满足所有变压器的接线测量方式。
  • 在电压、电流波形严重畸变及低功率因数下仍可准确测量变压器阻抗值。
  • 所有测试通道完全隔离、独立,自动调节量程范围所有输入通道的外接PT、CT的变化可分别进行设定,当输入电压小于500V,电流小于50A时,可直接测量。
变压器绕组变形综合测试分析软件主要技术特色
  • 采用Windows平台,兼容Window 2000/Window XP/Windows7。
  • 相关测试参数自动计算,自动诊断绕组的变形情况,给出诊断的参考结论。
  • 软件管理功能强大,充分考虑现场使用的需要,自动保存环境条件参数,以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、具有彩色打印功能,方便用户出测试报告。
  • 软件人性化特点明显,测量的各种条件多为选择项,不用在现场作很多的输入,使用人员更加的方便。
  • 软件智能化程度高,在输入、输出信号连接好之后,只需要按一个键就可以完成所有的测量工作。
咨询热线:400-8818-755
  • 图文介绍
  • 产品概述
  • 技术参数
  • 扩展资料

产品概述

 变压器绕组变形综合测试仪具有频率响应法及低电压短路阻抗法两种测试方法对大中型变压器的绕组进行测量、诊断,全面反映变压器的绕组特性,为全国首款业界领先技术的产品。
变压器绕组变形综合测试仪(频率响应法)用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器。采用频率响应分析法测量变压器的绕组变形,是通过检测变压器各个绕组的幅频响应特性,并对检测结果进行纵向或横向比较,根据幅频响应特性的变化程度,判断变压器绕组可能发生的变形情况。变压器绕组变形综合测试仪(频率响应法)由测量部分及分析软件部分组成,测量部分是由信号生成及信号测量组成的黑匣子,分析部分由笔记本电脑完成,测量部分通过网络与笔记本电脑连接。
该仪器采用三相或者单相测量方式,只需低压侧短接,高压侧非测试相无须短接,选择变压器绕组联结后,一次测量即可自动计算出每相的短路阻抗。仪器有低电流测试自动折算到额定电流功能,适合现场使用。仪器可同步测量电压,电流,功率,电源频率。

产品特点

变压器绕组变形综合测试仪(频响法)主要技术特色
  • 符合国家电力行业标准:DL/T911-2004 电力变压器绕组变形的频率响应分析法
  • 不对变压器进行吊罩、拆装的情况下就可以进行测试
  • 使用目前最为流行的扫频法进行测量
  • 本仪器可以对6kV以上的变压器进行测量
  • 采用分体式结构,测试主机与主控计算机之间采用USB连接,即插即用
  • 现场接线简单、使用方便
  • 测量动态范围宽:-100dB~20dB
  • 分析软件功能强大,软件、硬件指标满足国标DL/T911-2004
  • 测试主机与PC接口: USB接口。
  • 信号源:仪器自带一个通道信号输出作为扫频的激励信号;信号输出为标准正弦波,信号输出幅度可以软件调节,最大幅度Vpp:10V,信号输出阻抗为50Ω。
  • 两个采集通道,一个采集激励信号,一个采集响应信号,用于计算传递函数
  • 采集通道输入阻抗:1MΩ
  • 扫频测量范围:0.5kHz-2000kHz
  • 扫描方式:采用线性或对数分布的扫频测量方式
  • 扫描频率精度:信号源输出正弦信号的频率精度不大于0.01%
  • 扫频测量频点:1kHz-2000kHz,测量点数用户自定义,最大可达10000个点

变压器绕组变形综合测试仪(阻抗法)主要技术特色
  • 符合国家电力行业标准:DL/T-1093-2008
  • 测试精度高,电流、电压等基本参数的测试精度都优于0.1%。
  • 系统稳定性,抗干扰能力强,系统采用软件数字滤波、硬件抗混滤波抗干扰技术,使系统的测试稳定度及抗干扰能力都比同类仪器有很大的提高。
  • 三个独立的电压和三个独立的电流输入通道,测量通道采用16bit高度AD转换器,所有通道同步采集,使功率计算精度有根本的保障,变压器绕组变形测试仪(阻抗法)满足所有变压器的接线测量方式。
  • 在电压、电流波形严重畸变及低功率因数下仍可准确测量变压器阻抗值。
  • 所有测试通道完全隔离、独立,自动调节量程范围所有输入通道的外接PT、CT的变化可分别进行设定,当输入电压小于500V,电流小于50A时,可直接测量。
变压器绕组变形综合测试分析软件主要技术特色
  • 采用Windows平台,兼容Window 2000/Window XP/Windows7。
  • 相关测试参数自动计算,自动诊断绕组的变形情况,给出诊断的参考结论。
  • 软件管理功能强大,充分考虑现场使用的需要,自动保存环境条件参数,以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、具有彩色打印功能,方便用户出测试报告。
  • 软件人性化特点明显,测量的各种条件多为选择项,不用在现场作很多的输入,使用人员更加的方便。
  • 软件智能化程度高,在输入、输出信号连接好之后,只需要按一个键就可以完成所有的测量工作。

技术参数

测量参数

量程范围

精准度

电压

25-500V

0.1%

电流

0.5-50A

0.1%

频率

45-75Hz

0.1%

有功功率

0.2 ≥ Cos φ≥ 0.5

0.5%

有功功率

0.5>Cos φ≥ 1.0

0.2%

短路阻抗

0-100%

0.1%
