绝缘靴手套耐压试验装置的操作步骤

　　绝缘靴手套耐压试验装置的操作步骤（仅供参考）

　　1。使用前将绝缘撑安装在移动托架上，再将电极杆支撑两端插入绝缘撑杆内，后将电极杆依次装在电极支撑内。

　　2。绝缘靴（手套）内盛水不能高于绝缘靴（手套）口以下5CM，并确保绝缘靴（手套）露出水面的部分干燥清洁，然后将高压电极置于绝缘靴（手套）内并将绝缘靴（手套）夹好。

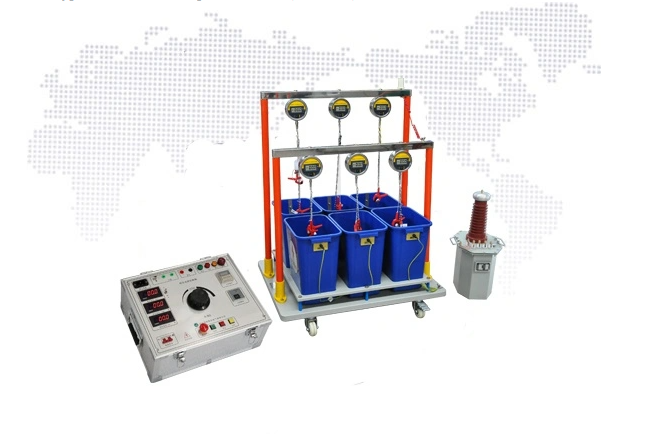

国电西高GDJS-6系列绝缘手套（靴）耐压试验装置

　　3。将水阻的一端与绝缘靴（手套）试验车上的高压输入螺母相连，另一端用35KV高压电缆由绝缘靴（手套）试验台的高压出线口引至绝缘靴（手套）试验台内试验变压器高压输出端，将盛水槽1-6上的泄漏测量接线端与绝缘靴（手套）试验台上的接线端X1-X6一一对应相连。

　　4。检查总电源是否与输入电源一致（220V50HZ），设定好电流继电器动作值，同时设点好时间继电器的动作值，合上空开，电源指示灯亮，调压器的手轮置于零位时，零位指示灯亮，此时可送电操作。

　　5。按下复位按钮使故障指示灯灭。按下送电按钮，主接触器工作，调压器受电，电源指示灯灭、送电指示灯亮，同时声光报警。

　　6。顺时针旋转调压器手轮，声光报警停止，注视电压表、毫安表的指示，以每秒小于3KV的升压速度升压，当升到所需要电压值时，按下计时按钮，并密切关注试验品情况。

　　7。在试验过程中，如果泄漏电流大于规定值、试验品被击穿，电流继电器动作，调压器自动断电，泄漏电流超标或被击穿的绝缘靴（手套）对应指示灯亮，切断电源，取下泄漏电流超标或被击穿的绝缘靴（手套），然后再升压操作，达到规定电压及耐压时间并且泄漏电流不大于规定值时，声光报警，说明产品合格，否则试验品不合格。

　　8。整个试验过程结束后，应切断电源，拆卸绝缘（手套），换第二批，重复上述方法进行试验。

　　国电西高提醒广大客户：在使用绝缘靴手套耐压试验装置前，请咨询阅读说明书。
