局放仪厂家简析GIS局部放电检测方法

　　GIS设备局部放电的现阶段研究结果表明，由于SF6气体的绝缘强度比较高，因此在GIS设备内高气压的SF6气体中，局部放电脉冲的持续时间很短，约为几纳秒，波头的上升时间仅为1ns左右，这种持续时间极短的陡脉冲，包含高达上GHz的信号，会在GIS设备外壳上产生流动的电磁波，接地线上有高频放电脉冲电流流过，外壳对地呈现高频电压并向周围空间产生电磁波。局部放电还会使通道气体压力骤增，在GIS设备气体中产生纵波或超声波，并在金属外壳上出现各种声波，如纵波、横波和表面波等。GIS设备中的局部放电也可导致SF6气体分解或发光。这些伴随局部放电出现的物理和化学的效应变化是实现GIS设备在线检测的依据。GIS设备局部放电的检测方法大致可分为两大类：电量检测法和非电量检测法，电测量法主要有脉冲电流法和超高频法，非电测量法主要有超声波检测法、光学检测法、SF6气体分解产物检测法。

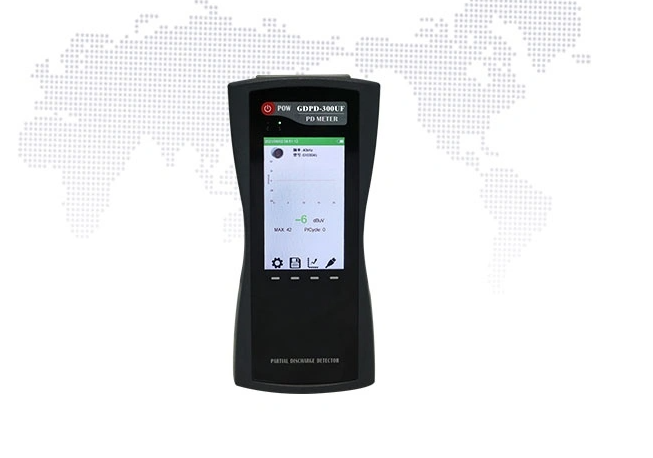

国电西高GDPD-300UF特高频局部放电检测仪（特高频局放仪）

　　国电西高GDPD-300UF特高频局部放电检测仪（特高频局放仪）可广泛应用于电力系统的局部放电检测，包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测，通过以下几项指标来衡量电气设备的放电程度。

　　特高频局部放电检测仪产品特点

　　配置不同传感器实现几乎所有的电气设备的局部放电检测；

　　人性化的人机界面方便不同设备的数据管理，包括历史数据变化趋势的追溯、横向与纵向数据分析，实现被测设备360°全面诊断；

　　内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器；

　　采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便；

　　测试带宽范围为30kHz~2.0GHz，适用各种频段的检测原理。

　　如果您对国电西高的局放仪产品感兴趣，欢迎来电咨询400-8818-755
