断路器特性测试仪的主要功能

阅读次数:

  按GB10963-1999《家用及类似场所用过电流保护断路器》标准,对断路器进行脱扣特性试验。

  1)时间-电流特性测试

  1从冷态,断路器以1.13In的电流(收缩不脱扣电流)通电到约定时间,断路器不应脱扣。然后在5s内将电流稳定提升到1.45In(约定跳闸电流),断路器应在约定时间内跳闸。

  2从冷态开始,断路器的电流应为2.55In,断开时间应大于1s,额定电流小于等于63A的断路器的断开时间应小于60s,对于额定电流大于63A的开路。断开时间应小于120秒。

  2)瞬时跳闸测试

  1B型断路器:从冷态开始,断路器电流为3In,断开时间应大于0.1s;然后从冷态开始,断路器的电流为5In,断开时间应小于0.1s。

  2C型断路器:从冷态开始,断路器电流为5In,断开时间应大于0.1s;然后,从冷态开始,断路器的电流为10In。断开时间应小于0.1s。

  3D型断路器:从冷态开始,断路器电流为10In,断开时间应大于0.1s;然后从冷态开始,断路器的电流为50In,断开时间应小于0.1s。两项测试均应符合时间-电流动作特性表。

高压开关动特性测试仪

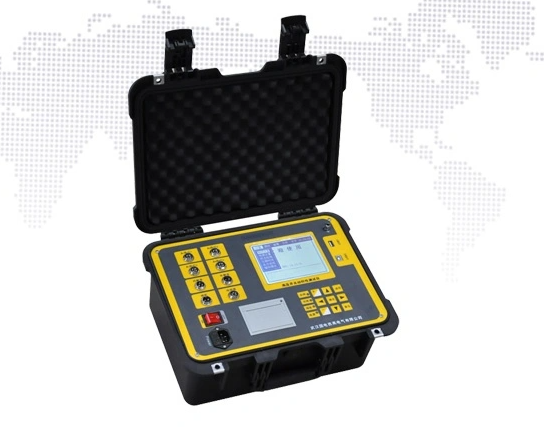

国电西高GDKC系列高压开关动特性测试仪

  国电西高GDKC系列高压开关动特性测试仪特点;

  ·适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验

  ·超强的抗干扰能力,在500KV变电站旁路母线带电的情况下,也能轻松试验,精确测量

  ·开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱

  ·时间:12个断口的固有分、合闸时间,同相同期、相间同期
