GDB-H

售前咨询:400-8818-755 公司邮箱: hv@gdxgs.com
提示:凡购买本产品的全国用户享受免费技术指导、软件升级、终生维修服务

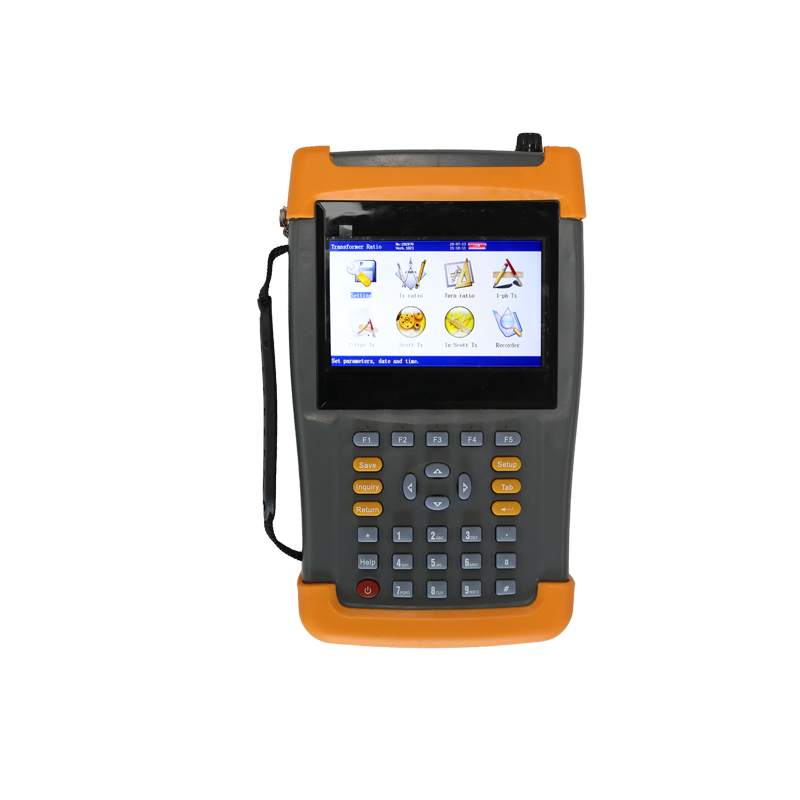

手持式全自动变比组别测试仪

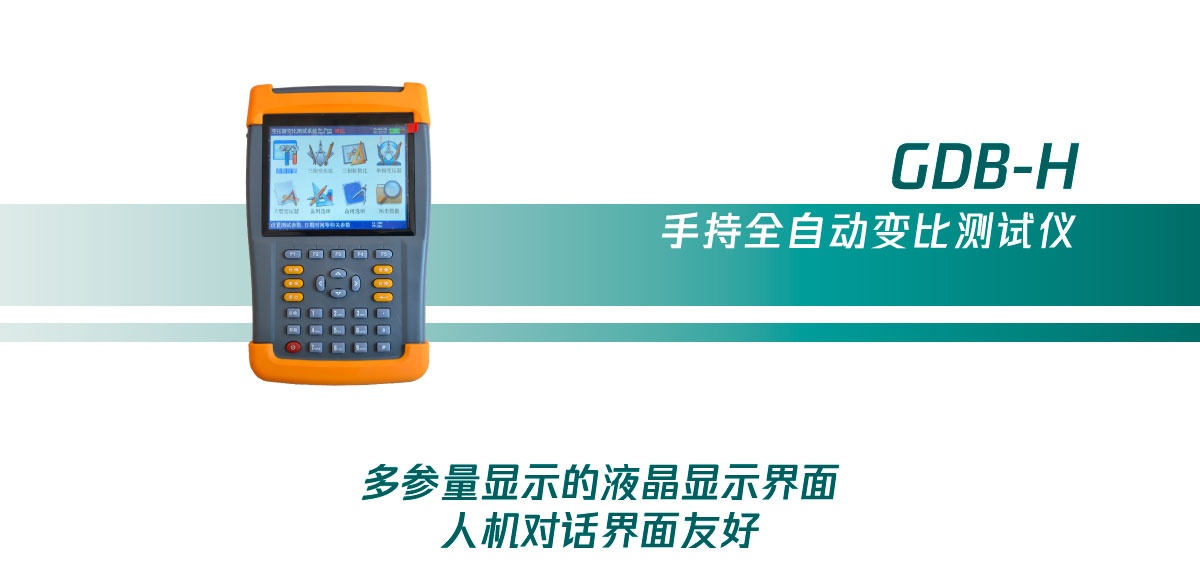

该仪器采用大屏幕真彩色液晶做为显示器,全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好,向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式,操作手感好,简便易学。仪器内置大容量掉电不丢失数据存储器,可将现场校验数据保存下来,最多可扩展存储1000组现场校验结果,可提供后台微机管理软件,通过U盘将结果转存至计算机,生产报表、打印,实现微机化管理。
仪器采用本公司独立设计开模制造的工程塑料外壳,仪表外形美观、实用。现场测试操作方便。

功能特点
  • 真正三相测试:单相电源输入,内部数字合成三相标准正弦波信号源,通过高保真功率放大器,产生三相测试电源(失真度小于0.1%、对称度优于0.05%)输出,测试结果具有更好的等效性,不会出现组别误判等现象

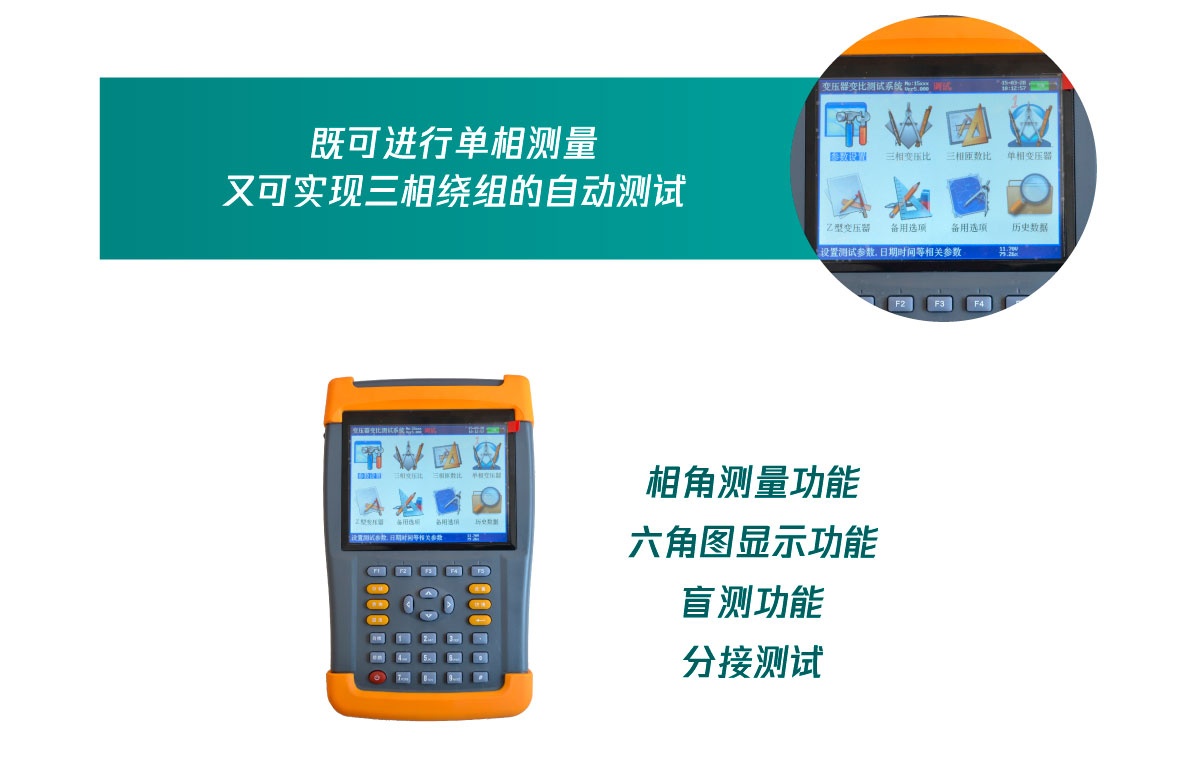

  • 功能强大:既可进行单相测量,又可实现三相绕组的自动测试,单相、三相均可测量极性,相角,一次完成测量AB、BC、CA三相的变比值、相角值、误差、分接位置、分接值等参数,可自动识别组号
  • 相角测量功能:准确测量高、低压侧之间的相位角,可以对非整点的变压器进行变比和角度的测量
  • 六角图显示功能:测试结果以数字和六角矢量图显示,直观的看出变压器连接组别情况
  • 盲测功能:无需选择接线方式,无需选择接线组别,测量Y/△、△/Y变压器无需外部短接,可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量
  • 分接测试:能快速测量在各分接开关位置的变比及变比误差,额定变比只需输入一次,不必反复输入就能计算出各分接位置的变比误差
  • 同时具有匝数比测量和运行电压变比测量两种功能,运行变比能更真实的反映变压器在实际运行的情况下,电压变比的实际数值
  • 抗振性好:军品接插件的使用增强了抗振性能

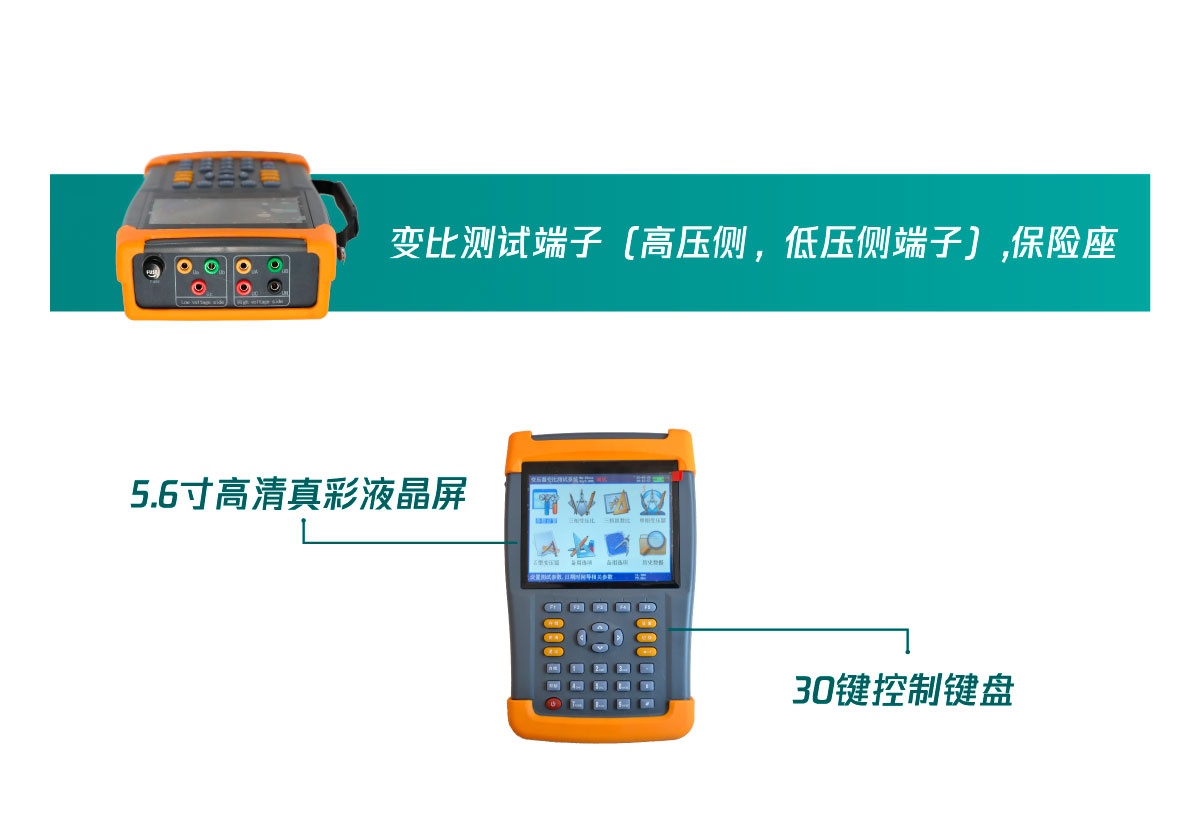

  • 采用5.6寸高清真彩液晶屏,显示数据效果和矢量图效果直观细腻
  • 本仪器所用的测试源是数字合成的标准正弦数字源,失真度小于0.1%,不受工作电源质量的影响。
  • 携带方便:体积小,重量轻
  • 内部具备高容量锂离子充电电池,现场无需任何电源即可完成测试工作,一次充满可以连续进行800次以上的测量
咨询热线:400-8818-755
  • 图文介绍
  • 产品概述
  • 技术参数
  • 扩展资料
产品概述
该仪器采用大屏幕真彩色液晶做为显示器,全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好,向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式,操作手感好,简便易学。仪器内置大容量掉电不丢失数据存储器,可将现场校验数据保存下来,最多可扩展存储1000组现场校验结果,可提供后台微机管理软件,通过U盘将结果转存至计算机,生产报表、打印,实现微机化管理。
仪器采用本公司独立设计开模制造的工程塑料外壳,仪表外形美观、实用。现场测试操作方便。

功能特点
  • 真正三相测试:单相电源输入,内部数字合成三相标准正弦波信号源,通过高保真功率放大器,产生三相测试电源(失真度小于0.1%、对称度优于0.05%)输出,测试结果具有更好的等效性,不会出现组别误判等现象
  • 功能强大:既可进行单相测量,又可实现三相绕组的自动测试,单相、三相均可测量极性,相角,一次完成测量AB、BC、CA三相的变比值、相角值、误差、分接位置、分接值等参数,可自动识别组号
  • 相角测量功能:准确测量高、低压侧之间的相位角,可以对非整点的变压器进行变比和角度的测量
  • 六角图显示功能:测试结果以数字和六角矢量图显示,直观的看出变压器连接组别情况
  • 盲测功能:无需选择接线方式,无需选择接线组别,测量Y/△、△/Y变压器无需外部短接,可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量
  • 分接测试:能快速测量在各分接开关位置的变比及变比误差,额定变比只需输入一次,不必反复输入就能计算出各分接位置的变比误差
  • 同时具有匝数比测量和运行电压变比测量两种功能,运行变比能更真实的反映变压器在实际运行的情况下,电压变比的实际数值
  • 抗振性好:军品接插件的使用增强了抗振性能
  • 采用5.6寸高清真彩液晶屏,显示数据效果和矢量图效果直观细腻
  • 本仪器所用的测试源是数字合成的标准正弦数字源,失真度小于0.1%,不受工作电源质量的影响。
  • 携带方便:体积小,重量轻
  • 内部具备高容量锂离子充电电池,现场无需任何电源即可完成测试工作,一次充满可以连续进行800次以上的测量
技术参数


GDB-P

GDB-H

变比测试范围

0.8 ~ 10000

0.8 ~ 10000

组别测试范围

1 ~ 12

1 ~ 12

变比测试准确度

变比范围 0.8 ~ 3000:0.2 级

变比范围 3000 ~ 10000:0.2 级

(可根据需要订制全量程 0.1 级设备)

相角测量准确度

0.1°

变比分辨率

0.0001

电源

220V ± 10% 、 50Hz ± 1Hz

使用温度

-10 ℃~ 40 ℃

相对湿度

≤ 80% ,不结露

外形尺寸

325×280×190mm

400×290×170 mm
