智能电力安全工器具试验装置操作使用说明

阅读次数:

  全自动绝缘靴(手套)耐压试验装置集高压电源与控制系统一体化,接线和操作简单,布局合理可靠,移动方便,拆装灵活等特点,可靠地鉴别绝缘手套(靴)的泄漏电流,绝缘老化和工频耐压等参数,可同时检测6~8只绝缘手套(靴),是理想的绝缘靴手套安全工具检测试验设备。

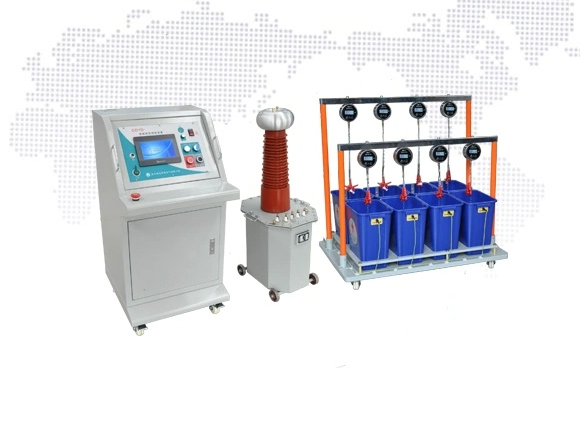

智能绝缘手套(靴)耐压试验装置

国电西高GDJS-A系列能绝缘手套(靴)耐压试验装置



  全自动绝缘靴(手套)耐压试验装置试验步骤:

  1、将水槽注水(水槽整个三分之二),被试品注水,绝缘靴(手套)内外盛水呈相同高度,应有90mm的露出水面部分,并确保绝缘靴(手套)露出水面的部分干燥清洁,然后将高压电极置于绝缘靴(手套)内并将绝缘靴(手套)夹好。

  2、全自动绝缘靴(手套)耐压试验装置试验车上的接地端与地网相连,全自动绝缘靴(手套)耐压试验装置操作箱面板接地端也与地网相连并同试验车上接地端在同一个接点位置接地网。

  3、检查总电源是否与输入电源一致(220V50Hz),用全自动绝缘靴(手套)耐压试验装置操作箱配的多芯电缆把操作箱同试验台相连接。

  4、合上电源开关,进入测量状态,全自动绝缘靴(手套)耐压试验装置系统自检几秒钟。

  5、按下测试按钮,请注意显示屏下方的提示,显示屏上的高压电压栏应有高压电压显示(kV,同时显示6路的泄露电流值(mA)。

  6、在升压的过程中报警蜂鸣器会工作发出响声,表示此时正在升压,请密切注视电压值和电流值。当电压升至设定电压值时,升压就会停止,此时就会自动计时,到时间后就会自动降压。

  7、注意观泄漏电流值,如有绝缘靴(手套)绝缘性能下降,此时该泄漏电流将有所指示。全自动绝缘靴(手套)耐压试验装置试验过程中如任何一路电流指示超出被试品规定的范围,系统就会自动切断高压电源,关掉电源开关找出相关原因再进行试验。

  8、在升压或耐压试验过程中,如发生短路、闪络、击穿等过电流时,全自动绝缘靴(手套)耐压试验装置对应的数据将会反白显示,并且被保持。系统将自动回零,以便下次试验。
