电力变压器中性能参数的试验方法

阅读次数:

  电力变压器线圈的一次侧和二次侧之间存在着极性关系,若有几个线圈或几个变压器进行组合,都需要知道其极性,才可以正确运用。对于两线圈的变压器来说,若在任意瞬间在其内感应的电势都具有同方向,则称它为同极性或减极性,否则为加极性。变压器联结组是变压器的重要参数之一,是变压器并联运行的重要条件,在很多情况下都需要进行测量。

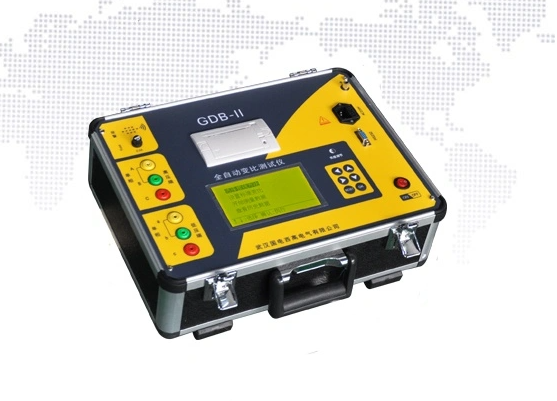

全自动变比组别测试仪

国电西高GDB-II全自动变比组别测试仪



  一、变压器极性组别和电压比试验的目的和意义

  在变压器空载运行的条件下,高压绕组的电压和低压绕组的电压之比称为变压器的变压比:

  电压比一般按线电压计算,它是变压器的一个重要的性能指标,测量变压器变比的目的是:

  (1)保证绕组各个分接的电压比在技术允许的范围之内;

  (2)检查绕组匝数的正确性;

  (3)判定绕组各分接的引线和分接开关连接是否正确。

  二、变压器极性组别和电压比试验方法

  1、直流法确定变压器的极性

  测量变压器绕组极性的方法有直流法和交流法。

  直流法:用一节干电池接在变压器的高压端子上,在变压器的二次侧接上一毫安表或微安表,实验时观察当电池开关合上时表针的摆动方向,即可确定极性。

  2、直流法确定变压器的组别;

  3、用GDB-II全自动变比组别测试仪测量变压比。

  三、注意事项和结果分析

  (1)直流法确定极性时,试验过程应反复操作数次,以免发生因表针摆动快而作出错误的结论。

  (2)在测量组别时,对于变压比大的变压器应选择较高的电压和小量程的直流毫伏表,微安表或万用表;对变压比小的选用较低的电压和较大量程的毫伏表,微安表或万用表。

  (3)变压器的变压比应该在每一个分接下进行测量,当不只一个线圈带有分接时,可以轮流在各个线圈所有分接位置下测定,而其相对的带分接线圈则应接在额定分接上。

  (4)带有载调压装置的,必须采用电动操动装置变换分接。

  (5)整个测量过程要特别注意变压器A和a不能对调,否则高压将会进入桥体。

  (6)当逐渐增加试验电压时,电压表迅速上升至满度时应关掉电源进行检查。

  (7)对所测得的结果,各相应分接的电压比顺序应与铭牌相同;额定分接电压比允许偏差为,其他分接的偏差应在变压器阻抗值的以内,但不能超过。
