变压器进行交流耐压试验的目的及试验方法

　　变压器交流耐压试验是对被试变压器绕组连同套管一起，施加超过额定电压一定倍数的正弦工频交流试验电压，持续时间为1min的试验。其目的是，利用高于额定电压一定倍数的试验电压代替大气过电压和内部过电压来考核变压器的绝缘性能。它是鉴定变压器绝缘强度最有效的办法，也是保证变压器安全运行，避免发生绝缘事故的重要实验项目，进行交流耐压试验可以发现变压器主绝缘受潮和集中性缺陷，如绕组主绝缘开裂，绕组松动位移、引线绝缘距离不够，绝缘上附着污物等缺陷。交流耐压试验在绝缘试验中属于破坏性试验，它必须在其他非破坏性试验(如绝缘电阻及吸收比试验、直流泄露试验、介质损失校正切及绝缘油试验)合格后才能进行此项试验。此试验合格后，变压器才能投入运行。交流耐压试验是一项关键的试验，所以预防性试验规程中规定变压器为10kV及以下的在1~5年、66kV及以下的在大修后、更换绕组后和必要时都要进行交流耐压试验。

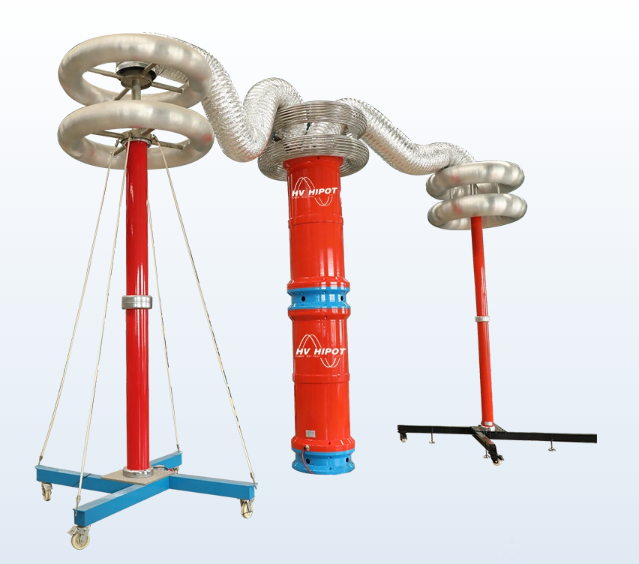

国电西高GDTF系列变电站变频串联谐振试验装置

　　试验方法

　　(一)试验接线

　　35kV以下的中小型电力变压器外施交流耐压试验接线。对各项绕组都应进行试验，试验时应将各相绕组的引出线短接在一起，中性点有引出线的，引出线也应与三相一起短接。

　　(二)试验电压

　　交接试验标准规定，容量为8000kV以下，绕组额定电压110kV以下的变压器，应按该标准附录一所列试验电压标准进行交流耐压试验。

　　预防性试验规程规定：油浸变压器试验电压值详见该规程表(定期试验按部分更换绕组电压值)。干式变压器全部更换绕组时按出厂试验电压值;部分更换绕组和定期试验时，按出厂试验电压值的0.85倍。
