高压开关机械特性检测试验的方法及必要性

阅读次数:

  高压开关分、合闸严重不同期,将造成线路或变压器的非全相接入或切断,从而可能出现危害绝缘的过电压。高压开关机械特性的某些方面是用触头动作时间和运动速度作为特征参数来表示的,在机械特性试验中一般主要的是刚分速度、刚合速度、分闸速度、分闸时间、合闸时间、合-分时间、分-合时间以及分、合闸同期性等。

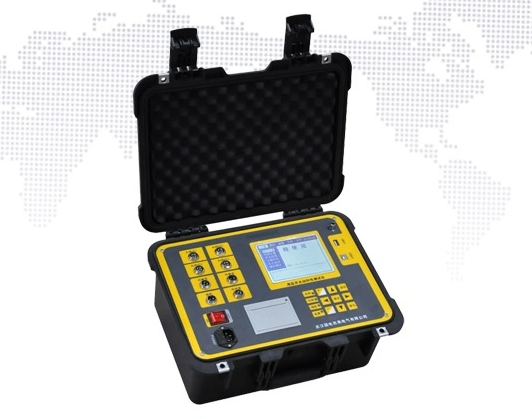

高压开关动特性测试仪

国电西高GDKC系列高压开关动特性测试仪



  一、时间参量的定义

  1、分闸时间

  是指从断路器分闸操作起始瞬间(接到分闸指令瞬间)起到所有极的触头分离瞬间为止的时间间隔。分闸时间必须在规定的时间范围内。分闸时间太短,则系统短路时直流分量过大,可能会引起分闸困难;分闸时间太长,则影响系统的稳定性。

  2、合闸时间

  是指处于分位置的断路器,从合闸回路通电起到所有极触头都接触瞬间为止的时间间隔。应具有很短的合闸时间,减少合闸时的电弧的能量,防止电弧使触头熔焊。

  3、分-合时间

  是断路器在自动重合闸时,从所有极触头分离瞬间起至首先接触极接触瞬间为止的时间间隔。

  4、合-分时间

  是断路器在不成功重合闸的合分过程中或单独合分操作时,从首先接触极的触头接触瞬间起到随后的分操作时所有极触头均分离瞬间为止的时间间隔。

  5、分闸与合闸操作同期性

  是指断路器在分闸和合闸操作时,三相分断和接触瞬间的时间差,以及同相各灭弧单元触头分断和接触瞬间的时间差,前者称为相间同期性,后者称为同相各断口间同期性。

  二、速度参量的定义

  1、触头刚分速度

  指开关分闸过程中,动触头与静触头分离瞬间的运动速度。技术条件无规定时,国家标准推荐取刚分后0.01s内平均速度作为刚分点的瞬时速度,并以名义超程的计算点作为刚分计算点。

  2、触头刚合速度

  指开关在合闸过程中,动触头与静触头接触瞬间的运动速度。技术条件无规定时,国家标准一般推荐取刚合前0.01s内平均速度作为刚合点的瞬时速度,并以名义超程的计算点作为刚合计算点。

  3、分闸速度

  指开关分闸过程中区段平均速度的MAX,但区段长短应按技术条件规定,如无规定,按0.01s计算。

  断路器的速度参量以其分、合闸速度来表示。由于断路器在运动过程中每一时刻的速度是不同的,一般所关心的是刚分、刚合速度和速度。

  三、测量断路器时间参量的方法

  在断路器的现场试验中,一般应进行分闸时间、合闸时间、分合闸同期性的测量,对于具有重合闸操作的断路器,还需测量分-合时间和合-分时间。
