GDHG-201P/301P便携式PT/CT互感器分析仪
GDHG-201P/301P

便携式PT/CT互感器分析仪

 相关产品
Related Products


·型号:GDHG-201P    GDHG-301P
·功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试
·现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用极为简单的测试接线和操作实现电流互感器的检定,极大的降低了工作强度和提高了工作效率
·可精确测量变比差与角差,比差最大允许误差±0.05%,角差最大允许误差±2min,能够进行0.2S级电流互感器的测量,变比测量范围为1~40000


其他功能:

1、 基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出最大仅180V的交流电压和12Arms(36A峰值)的交流电流,却能应对拐点高达60KV的CT测试。

2、 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

3、 测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6)、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。

4、 测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。

5、 全中文动态图形界面,无需参考说明书即可完成接线、设置参数:动态显示参数设置,根据当前所选的试验项目自动显示其相关参数;动态显示帮助接线图,根据当前所选试验项目,显示对应的接线图。

6、 5.7寸图形透反式LCD,阳光下清晰可视。

7、采用旋转光电鼠标操作,操作简单,快捷方便,极易掌握。

8、面板自带打印机,可自动打印生成的试验报告。

9、测试结果可用U盘导出,程序可用U盘升级,方便快捷。

10、装置可存储1000组测试数据,掉电不丢失。

11、配有后台分析软件,方便测试报告的保存、转换、分析,可以用于试验数据的对比、判断与评估。

12、易于携带,装置重量<10Kg。

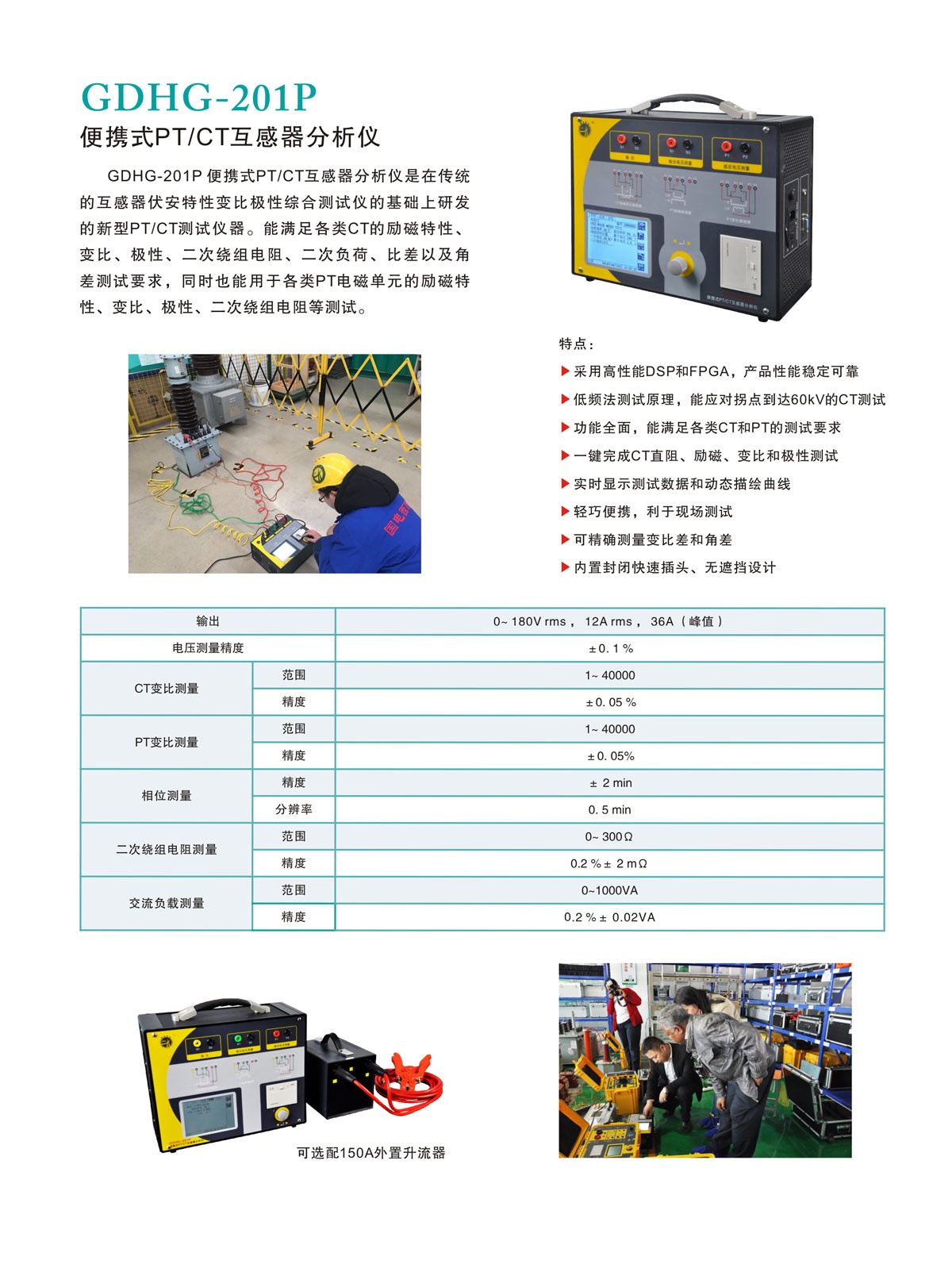

    GDHG-201P/301P便携式PT-CT互感器分析仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。






型号 GDHG-201P GDHG-301P
测试用途 CT , PT CT , PT
输出 0~180Vrms , 12Arms , 36A (峰值) 0~180Vrms , 12Arms , 36A (峰值)
电压测量精度 ±0.1% ±0.2%
CT 变比 范围 1~40000 1~40000
测量 精度 ±0.05% ±0.1%
PT 变比 范围 1~40000 1~40000
测量 精度 ±0.1% ±0.1%
相位测量 精度 ±2min ±5min
分辨率 0.5min 0.5min
二次绕组电阻测量 范围 0~300Ω 0~300Ω
精度 0.2%±2mΩ 0.5%±2mΩ
交流负载测量 范围 0~1000VA 0~1000VA
精度 0.2%±0.02VA 0.5%±0.05VA
输入电源电压 AC220V±10% , 50Hz
工作环境 温度: -10 ο C~50 ο C , 湿度: ≤90%
尺寸、重量 尺寸365 mm×290 mm×153mm 重量<10kg
