变压器有载开关测试仪绕组方式

阅读次数:

变压器有载分接开关测试仪绕组方式:
接线方式(这个决定了电阻的算法,一定要正确);
YO型接线是变压器有中性点的;
Y型接线是变压器没有中性点引出的;
△型接线
在测试的时候要严格按照屏幕显示的接线,(A→CB→C)测试一组完成,把变压器有载开关返回刚才测试的档位(不加测试电流),再测试另外一组(A→BC→B)(光标要点黑),后面三相的结果都显示在一屏,可以显示三相同期性。
测试Y0Y△型变压器,阻值不用换算直接显示,四端接线方式,提供高精度电阻测量,且无需导线补偿。仪器可以带绕组或不带绕组进行测试。

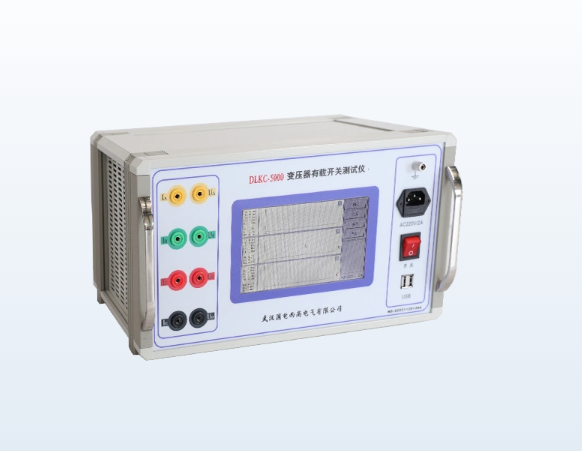

GDKC-5000变压器有载开关测试仪

国电西高GDKC-5000变压器有载开关测试仪




变压器有载开关测试仪是根据中华人民共和国电力行业标准之高电压测试设备,通用技术条件DL/T846、8-2004设计,可以满足《电力设备交接和预防性试验规程》中,要求检查有载分接开关的动作顺序,测量切换时间等要求。可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的较精确测量,是测试有载分接开关的理想设备。(用户是调容的有载开关请提前告知)
