电缆故障测试仪波形不正常是什么原因导致

电缆故障测试仪使用过程中偶尔会出现波形不稳定或者不正确等状况，导致这种情况的出现是什么呢？今天国电西高带大家一起来了解下其中的原理吧。

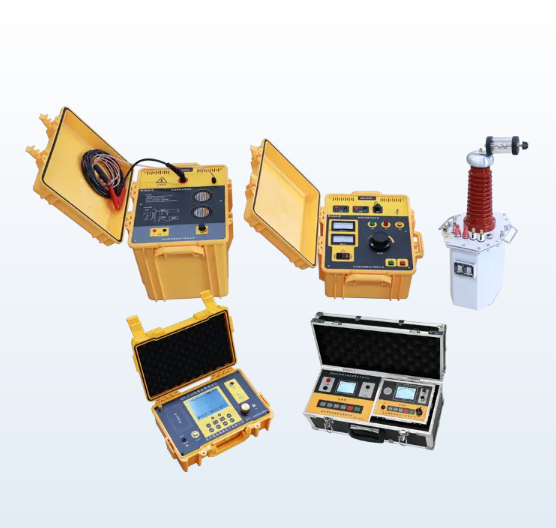

国电西高GD-2136L/H电缆故障测试仪

影响电缆故障测试仪波形的因素有：
（1）电缆的绝缘层材料。如果是油纸电缆或纯净的交联聚乙烯材料，则故障波形简单、清晰；如果是聚氯乙烯材料，受添加剂等影响波传播特性差，则故障波形衰减很快，故障点反射较难辨认；
（3）电缆故障绝缘电阻是否小于1000欧姆，当小于1000欧姆时故障点反射波形比较清晰；
（4）脉冲反射仪是否有比较法功能，有比较法的脉冲反射仪将好相、坏相的波形在同一屏下同时展示，二者波形的分叉点就是故障点的位置；
（5）被测电缆是否有T接分支电缆。如有，则需要有TDR伴侣协助，在被测主干电缆远端或分支电缆远端施加TDR伴侣的开断信号，使故障点发射波形与分支电缆远端分别出来。
