直流电阻测试仪试验中--剩磁有关问题

阅读次数:

按照《电力设备预防性试验规程》要求,大型变压器在检修或运行后,必要时都要进行直流电阻试验。直流电阻试验将在变压器铁芯中产生剩磁,而且由于大型变压器磁阻较小,尤其是三相五柱式变压器,直流电阻试验所加电流时间较长,剩磁较多,将对变压器产生不利影响。

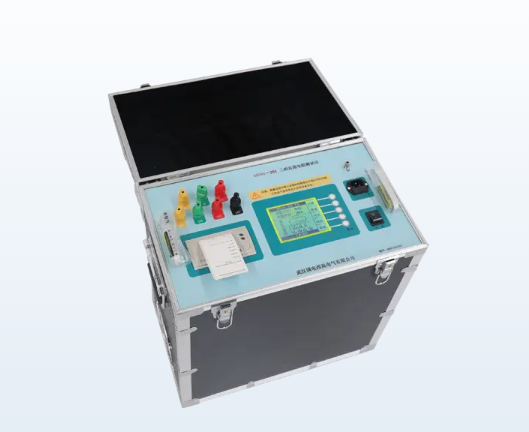

GDZRS-20A三相直流电阻测试仪

国电西高GDZRS-20A三相直流电阻测试仪




1. 剩磁产生的原因
有多种试验会使变压器产生剩磁,如测绝缘电阻、测介质损耗、测直流电阻、测泄漏电流等。很多试验技术人员会有这样的体会,测完一次变压器高压侧直流电阻,如再进行反方向充电,充电会非常困难。有的变电站曾经出现过因做试验产生剩磁,致使恢复送电合闸时继电保护装置动作的情况。
2.剩磁带来的问题
由于三个绕组同时测量必须达到磁平衡以后测量数据才能稳定,因此三相测量时总是有一个磁平衡过渡过程,这个过程比单相测量要复杂很多。而剩磁对磁平衡过渡过程影响很大,若剩磁严重将会对测量产生很大影响,出现充电缓慢甚至充不上电、充电电流不平衡、充电电流偏小、测量数据不稳定等现象。
3.剩磁的消除的办法
和其它电器相同,给绕组施加交流电流,产生交变磁场,能有效祛除剩磁。施加直流电流消磁比较困难,用三相直流电阻测试仪时,有时第一次测量即使等的时间很长,也不能消除剩磁,需要经过几次充电再放电的过程,这和其它直流消磁器类似。为了节约时间,重复测量时不必等待放电过程结束,可直接再次启动测量,从大多数情况来看,一般第二次启动就可得到较好的测量数据。
