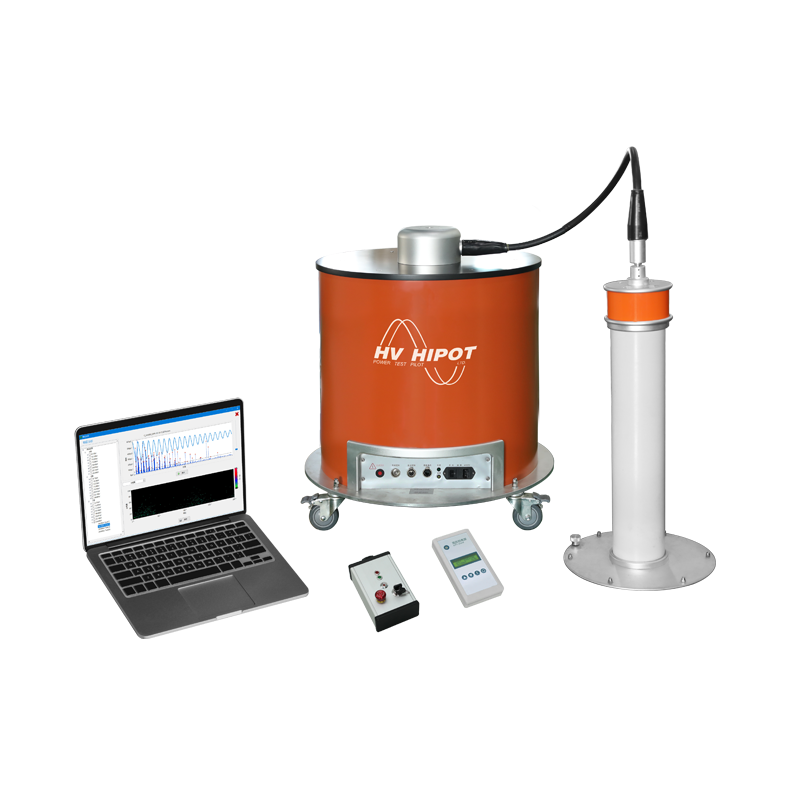

HV-OWS系列电缆振荡波局部放电检测系统
HV-OWS系列

电缆振荡波局部放电检测系统

 相关产品
Related Products




电缆振荡波局部放电检测(OWS)是一种新兴的电缆绝缘故障检测技术,它通过加压模拟电缆运行状态,能够诱发局放并检测其强度和位置。它用一空心电感与被试电缆串联,通过高压直流源对其串联回路进行充电,当充电电压达到预设值时闭合并联在电源两端的电子开关,从而形成阻尼振荡回路,产生振荡电压,并以此振荡电压来激发出电缆绝缘缺陷处的局部放电,通过检测此局部放电来判断电缆绝缘的好坏。


整套系统主要包括以下功能:

HV-OWS-31系列是集成式局部放电测试系统,主要用于中压电缆的局放诊断。系统测试频率为20HZ到几百HZ阻尼交流电压,系统在测试过程中产生的阻尼交流电压可达30kV,并结合先进的系统硬件与系统软件进行诊断。


HV-OWS-63系列是集成式局部放电测试系统,主要用于中压电缆的局放诊断。统测试频率为50HZ 到几百 HZ 阻尼交流电压,系统在测试过程中产生的阻尼交流电压可达 60kV,并结合先进的系统硬件与系统软件进行诊断。


HV-OWS-151系列是集成式局部放电测试系统,主要用于高压电缆的局放诊断。统测试频率为50HZ 到几百 HZ 阻尼交流电压系统在测试过程中产生的阻尼交流电压可达 150kV,并结合先进的系统硬件与系统软件进行诊断。



最新电力电子半导体技术;

最新的激光控制技术;

先进的数字式信号处理器和滤波技术;

先进的无线网络控制技术。

测量分析软件可在有网络的条件下,进行远程的数据分析。

全中文操作界面,能够记录振荡电压波形和局放信号波形,加压过程中实时打点。

自动显示振荡电压波形频率、幅值和采样时间宽度等。

能对测试的局放信号波形展开进行自动分析。

自动显示介损测试数值。

自动生成局放定位图并生成统计报表,自动生成局放统计图谱。




HV-OWS-31系列

HV-OWS-63系列

HV-OWS-151系列

输出电压范围

+30kV 或-30kV

+60kV 或-60kV

+150kV 或-150kV

振荡频率范围

20Hz~850Hz

20Hz~850Hz

20Hz~850Hz

电感量

0.7H-1.1H(可选)

1.0H-2.1H(可选)

1.0H-2.1H(可选)

数据分析

手动分析、自动分析(模拟与数字滤波)

手动分析、自动分析(模拟与数字滤波)

手动分析、自动分析(模拟与数字滤波)

待测电容范围

0.05~5uF

0.05~5uF

0.05~5uF

高压充电电流

10mA

10mA

10mA

局放测试范围

10pC~200nC

10pC~200nC

10pC~200nC

测量精度

±0.1pC(采样14bits)

±0.1pC(采样14bits)

±0.1pC(采样14bits)

波速

50-300m/us

50-300m/us

50-120m/us

定位精度

±0.1m

±0.1m

±0.1m

定位误差

≤1%×电缆长度

≤1%×电缆长度

≤1%×电缆长度

局放水平检测

根据 IEC60270

根据 IEC60270

根据 IEC60270

局放定位带宽

100kHZ~50MHZ自动或手动选择

100kHZ~50MHZ自动或手动选择

100kHZ~50MHZ自动或手动选择

供电电压

180V~250V,AC 50Hz

180V~250V,AC 50Hz

180V~250V,AC 50Hz

操作温度

-20 °C ~+ 50 °C

-20 °C ~+ 50 °C

-20 °C ~+ 50 °C

重量

50Kg

88Kg

 100Kg

尺寸

直径 650mm,高 600mm

直径 650mm,高 980mm

直径 650mm,高 998mm

接口方式

WLAN (IEEE802.11g)/100M 以太网卡

WLAN (IEEE802.11g)/100M 以太网卡

WLAN (IEEE802.11g)/100M 以太网卡
