接地电阻检测原理及方法!

阅读次数:

防雷的措施主要有:接闪、分流、屏蔽、等电位连接、安装电涌保护器、综合合理布线以及接地。在这些措施中,接地是尤为重要也是不可缺少的一个环节,直接关系到整个防雷系统是否能够切实有效做到防御雷电。所以对接地电阻值的检测是气象主管部门日常防雷检测的工作重点和主要内容。接地电阻测量数据的准确性就是我们必须关心的。但是在日常检测工作中,经常会出现电阻检测数值不稳定、所测值超过测仪器阈值,甚至出现检测值为负值的情况。

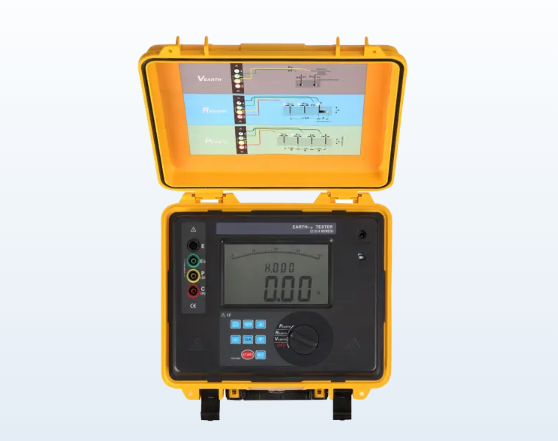

GDCR3100C接地电阻测量仪

国电西高GDCR3100C接地电阻测量仪




一、接地电阻检测原理及方法
接地电阻测量方法通常有以下几种:两线法、三线法、四线法、单钳法和双钳法。各有各的特点,实际测量时,尽量选择正确的方式,才能使测量结果准确无误。
1、两线法
条件:必须有已知接地良好的地,如PEN等,所测量的结果是被测地和已知地的电阻和。如果已知地远小于被测地的电阻,测量结果可以作为被测地的结果。
适用范围:楼群稠密或水泥地等密封无法打地桩的地区。
接线:E+ES接到被测地,H+S接到已知地。
2、三线法
条件:必须有两个接地棒:一个辅助地和一个探测电极。各个接地电极间的距离不小于20米。
原理:在辅助地和被测地之间加上电流,测量被测地和探测电极间的电压降,测量结果包括测量电缆本身的电阻。
适用范围:地基接地,建筑工地接地和防雷接地。
接线:S接探测电极,H接辅助地,E和ES连接后接被测地。
3、四线法
基本上同三线法,在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法,测量时E和ES必须单独直接连接到被测地。该方法是所有接地电阻测量方法中准确度最高的。
4、单钳法
测量多点接地中的每个接地点的接地电阻,而且不能断开接地连接防止发生危险。
适用范围:多点接地,不能断开连接,测量每个接地点的电阻。
接线:用电流钳监测被测接地点上的电流。
5、双钳法
条件:多点接地,不打辅助地桩,测量单个接地。
接线:使用厂商指定的电流钳接到相应的插口上,将两钳卡在接地导体上,两钳间的距离要大于0.25米。
