局部放电试验操作时应遵循的试验程序

　　在交流试验电压、常用的局部放电测量程序如下：

　　(一）、试品预处理

　　试验前，试品应按有关规定进行预处理：

　　1、使试品表面保持清洁、干燥，以防绝缘表面潮气或污染引起局部方{[电。

　　2、在无特殊要求情况下，试验期间试品应处于环境温度。

　　3、试品在前一次机械、热或电气作用以后，应静放一段时间再进行试验，以减少上述因素对本次试验结果的影响。

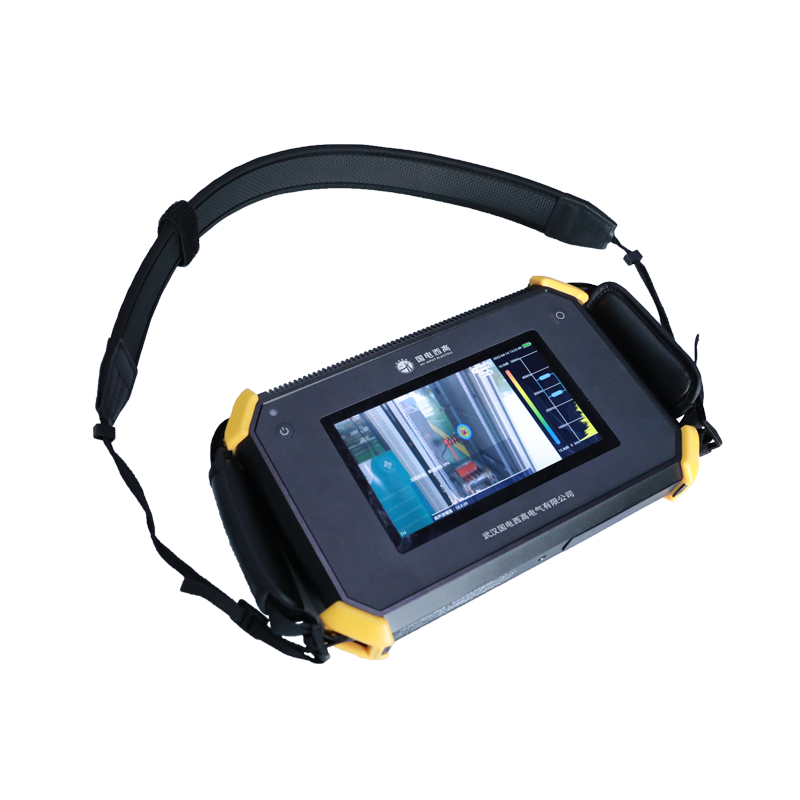

国电西高GDUI-311PD声学成像仪

　　(二)检查测试回路本身的局部放电水平

　　先不接试品，仅在试验回路施加电压，如果在略高于试品试验电压下仍未出现局部放电，则测试回路合格；如果其局部放电干扰水平超过或接近试品放电量Zui大允许值的50%，则必须找出干扰源并采取措施以降低干扰水平。

　　(三)测试回路的校准

　　在加压前应对测试回路中的仪器进行例行校正，以确定接入试品时测试回路的刻度系数，该系数受回路特性及试品电容量的影响。

　　在已校正的回路灵敏度下，观察未接通高压电源及接通高压电源后是否存在较大的干扰，如果有应设法排除。

　　(四)测定局部放电起始电压和熄灭电压

　　拆除校准装置，其他接线不变，在试验电压波形符合要求的情况下，电压从远低于预期的局部放电起始电压加起，按规定速度升压直至放电量达到某一规定值时，此时的电压即为局部放电起始电压。其后电压再增加10％，然后降压直到放电量等于上述规定值，对应的电压即为局部放电的熄灭。测量时，不允许所加电压超过试品的额定耐受电压。另外，重复施加接近于它的电压也有可能损坏试品。

　　(五)测量规定试验电压下的局部放电量

　　由上述可知，表征局部放电的参数都是在特定电压下测量的，它可能比局部放电起始电压高得多。有时规定测几个试验电压下的放电量，有时规定在某试验电压下保持一定时间并进行多次测量，以观察局部放电的发展趋势。在测放电量的同时，可测放电次数、平均放电电流及其他局部放电参数。

　　1．无预加电压的测量

　　试验时试品上的电压从较低值起逐渐增加到规定值，保持一定时间再测量局部放电量，然后降低电压，切断电源。有时在电压升高、降低过程中或在规定电压下的整个试验期间测量局部放电量。

　　2．有预加电压的测量

　　试验时电压从较低值逐渐升高，超过规定的局部放电试验电压后升到预加电压，维持一定的时间，再降到试验电压值，又维持规定时间，然后按给定的时间间隔测量局部放电量。在施加电压的整个期间内，应注意局部放电量的变化。
